El techo a dos aguas es uno de los diseños estructurales más eficientes y estéticos en la construcción moderna. Su forma inclinada, compuesta por dos faldones que convergen en una cumbrera central, permite un drenaje natural del agua pluvial y maximiza la vida útil de los materiales.
Este principio simple de geometría aplicada lo ha convertido en una solución versátil, funcional y segura, tanto en proyectos residenciales como públicos, comerciales e industriales.
Además de su resistencia y bajo mantenimiento, ofrece una excelente capacidad térmica y una estética adaptable, proyectándose en estilos tradicionales o en techos a dos aguas modernos, utilizando láminas de acero o paneles tipo sándwich. Su diseño no solo protege, añade valor arquitectónico y eficiencia estructural a todo tipo de edificación. Continúa leyendo para conocer los aspectos más relevantes de esta estructura.

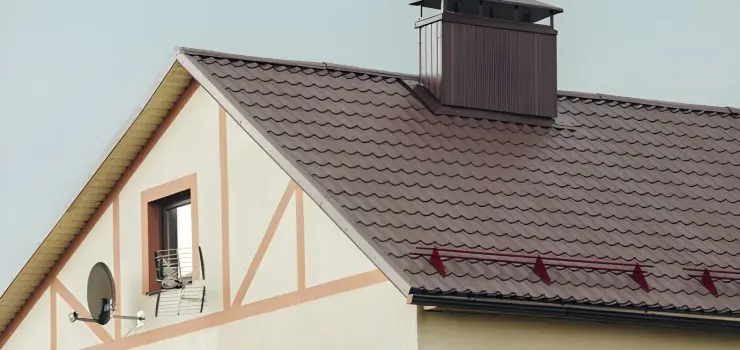

¿Qué es un techo a dos aguas y cómo funciona?
El techo a dos aguas es una estructura inclinada formada por dos superficies planas o faldones que convergen en una cumbrera, creando su distintiva forma. Su diseño simétrico o asimétrico facilita el retiro del agua pluvial hacia ambos lados, previniendo filtraciones y prolongando los años de uso del material de la cubierta.
Además, la estructura de techo a dos aguas mejora significativamente la resistencia al viento y a la humedad, aparte de permitir la ventilación, ya que facilita la circulación del aire caliente. Es compatible con diferentes edificaciones, dado que el techo doble agua se adapta a distintos estilos.
Estas características lo convierten en la opción predilecta para todo tipo de zonas con climas variables. Por otro lado, la estructura de dos aguas, en particular la simétrica, distribuye uniformemente el peso sobre los muros de carga principales, lo que permite utilizar materiales ligeros en ciertas secciones sin comprometer la estabilidad estructural.Su funcionamiento se basa en un principio de estructura bastante sencillo: la inclinación de sus faldones. Gracias a esto, se garantiza que el agua y la nieve se deslicen con facilidad, evitando sobrecargas peligrosas. Por esta razón, la techumbre a dos aguas se mantiene como una de las soluciones más duraderas y eficientes dentro del sector de la construcción.

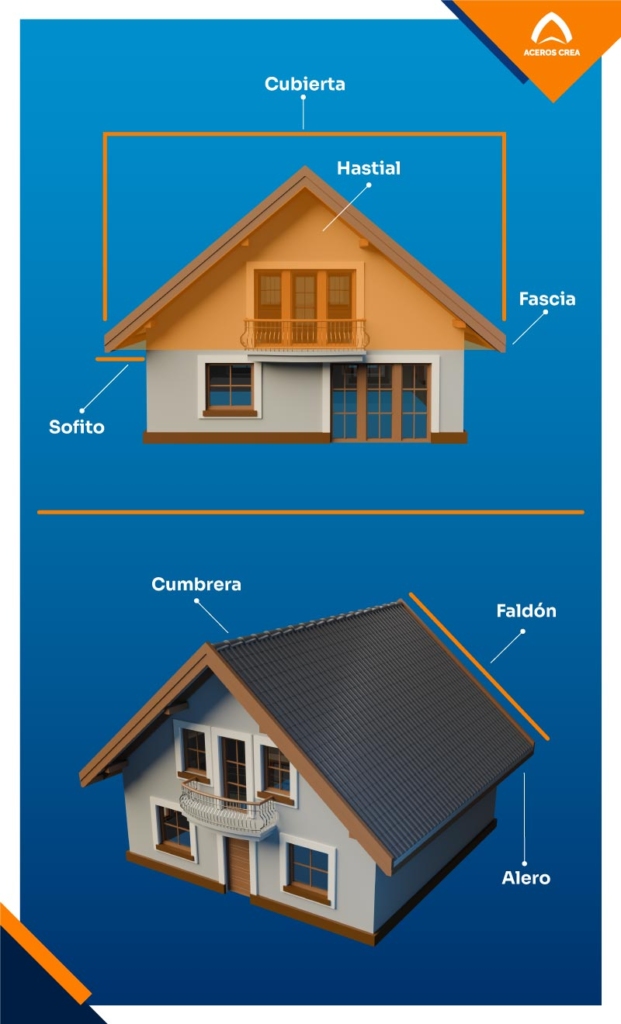

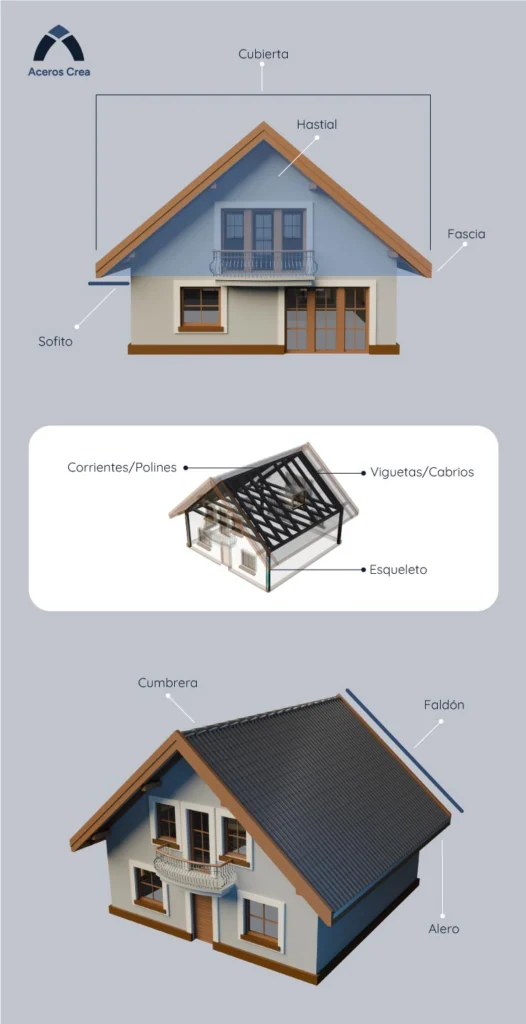

Partes de un techo a dos aguas
Para comprender la estructura de un techo de dos aguas, es crucial reconocer sus elementos fundamentales. Por consiguiente, a continuación te describimos las partes de un techo de lámina, tejas u otros materiales:
- Corrientes/Polines: son barras longitudinales que descansan sobre las viguetas o cabrios. Estas piezas sujetan directamente la cubierta, ya sea techo de dos aguas con teja o láminas.
- Cumbrera: es la línea superior donde se unen los dos faldones inclinados del techo a 2 aguas. De hecho, en este vértice se concentran las fuerzas estructurales y sirve como soporte principal.
- Faldón: se refiere a cada una de las superficies inclinadas que convergen hacia la cumbrera. Además, el ángulo de este elemento determina el drenaje y la resistencia a la exposición del viento.
- Alero: es el borde inferior de los faldones que sobresale del muro de la construcción. Por lo general, este voladizo protege las fachadas, previniendo escurrimientos de agua perjudiciales.
- Hastial: son los muros verticales en los extremos del edificio que cierran el área triangular del tejado. A menudo, es la parte donde se integran aperturas, ventilaciones o chimeneas.
- Viguetas/Cabrios: estos son los elementos estructurales transversales que conectan el techo con los muros. Principalmente, soportan toda la cubierta y redistribuyen las cargas hacia el edificio.
- Sofito: es el revestimiento que cubre la parte inferior del alero, por debajo del faldón. Específicamente, en los techos a dos aguas modernos puede integrar ventilación pasiva.
- Fascia (zócalo de remate): se trata de una pieza de acabado en el borde exterior del faldón, misma que cubre los extremos de la cubierta y proporciona una apariencia visual más pulida y limpia.
Tipos de techos a dos aguas según el material estructural
Cuando se planifica la construcción de un techo a 2 aguas, es esencial seleccionar el material adecuado para dicha estructura a dos aguas. De hecho, esta elección depende directamente del uso final, el clima local y la estética proyectada. En este sentido, a continuación te presentamos una comparación técnica y práctica entre los tipos principales: metal, madera y concreto.

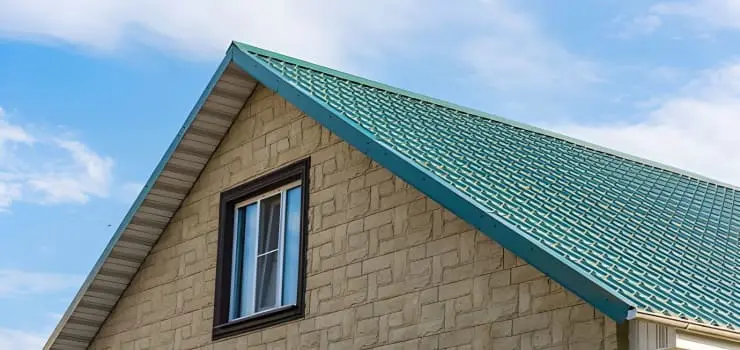

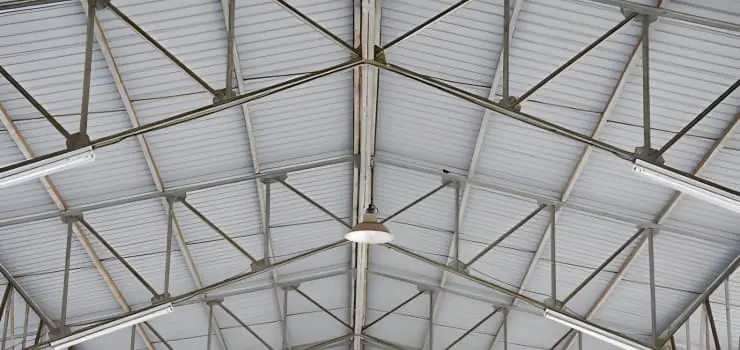

Techos con estructura de metal
El techo a dos aguas de estructura metálica emplea perfiles de acero diversos, por ejemplo PTR y monten. Estos materiales, que conforman la estructura de techos de dos aguas de lámina u otros productos, son capaces de soportar cargas muy grandes, incluso en grandes claros.
Técnicamente, el techo a dos aguas de estructura metálica ofrece menor peso estructural propio y gran rapidez de montaje. Por otra parte, la cubierta se puede elaborar con una amplia variedad de modelos de lámina acanalada, lámina tipo teja e, incluso, panel aislante para techo, ajustándose a cualquier necesidad.
Cuándo usarlo:
Los techos a 2 aguas modernos incluyen esta opción por su ligereza y gran rapidez de montaje.
- En edificios industriales, públicos, comerciales y residenciales que necesitan una gran luz libre sin apoyos intermedios.
- Además, es ideal en zonas con humedad elevada si se protege con recubrimientos especializados contra la corrosión.
- Los techos a 2 aguas modernos incluyen esta opción por su ligereza y gran rapidez de montaje.

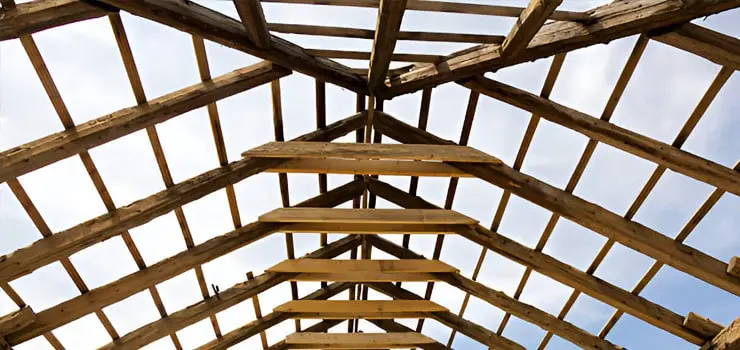

Techos con Estructura de Madera
El techo a dos aguas con estructura de madera se sigue usando principalmente en proyectos de estilo rústico, ecológico o residencial. Generalmente, las vigas y cabrios se dimensionan para obtener una excelente relación entre su peso y resistencia. Dicho material proporciona propiedades térmicas naturales únicas, así como una apariencia agradable, aunque exige tratamientos especializados contra plagas, humedad y deformación.
Cuándo usarlo:
- En zonas con fácil acceso a madera certificada y donde el mantenimiento periódico no resulte un problema.
- En viviendas residenciales o espacios comerciales donde se valoran las propiedades aislantes junto a la estética cálida de la madera.

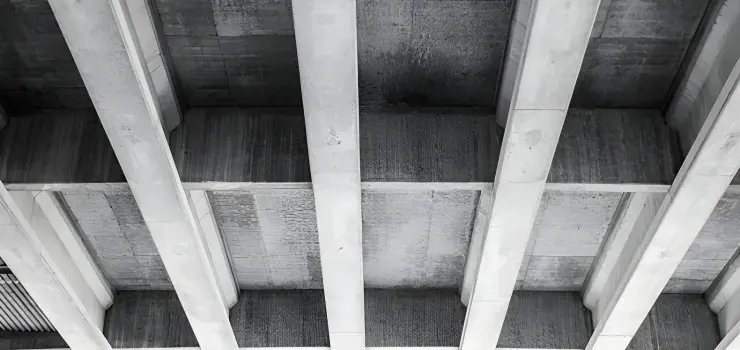

Techos de Concreto
Un techo de dos aguas construido en concreto combina la pendiente inclinada con elementos estructurales muy rígidos. Esta opción se construye usando castillos inclinados, varilla, encofrado y nervaduras internas. El resultado es una cubierta monolítica y muy pesada.
Estos techos inclinados a dos aguas de concreto soportan muy bien cargas pesadas adicionales. No obstante, su peso considerable exige dimensionamientos estructurales más robustos en columnas y cimientos.
Cuándo usarlo:
- Es una gran inversión a largo plazo si se busca una baja necesidad de mantenimiento y una larga vida útil.
- En edificaciones que requieren una cubierta excepcionalmente robusta y durable.
- Zonas con amenaza sísmica, ya que una correcta disposición del armado reduce el riesgo estructural.
¿Cómo calcular la altura y pendiente de un techo a dos aguas?
Antes de diseñar un techo a dos aguas, es indispensable saber cómo calcular la altura y la pendiente de un techo a dos aguas correctamente. Estos valores condicionan la funcionalidad, la estética y el desempeño frente a la lluvia y el viento.
Fórmulas Básicas para Altura y Pendiente
P
Una parte esencial a la hora de llevar a cabo la planeación de una estructura de techo a dos aguas es saber calcular la altura del techo y la pendiente que este debe tener. Es por eso que aquí te presentamos las fórmulas que te ayudarán a calcular las medidas adecuadas para este proyecto.
Esta es la fórmula que ocuparás si ya tienes considerado un ángulo de inclinación para la pendiente al igual que la longitud de la base de la misma, y lo que requieres saber es la altura de la cumbrera del techo:
h = (b) (sen∡)
En donde:
h = altura del techo:
Distancia vertical de la cumbrera a la base del triángulo.
b = longitud de la base de la pendiente:
Medida horizontal que cubre la línea diagonal, desde la cumbrera hasta la base del triángulo.
sen∡ = seno del ángulo de inclinación:
El ángulo se forma entre la pendiente y la base del triángulo.
Te presentamos un ejemplo empleando un esquema y la fórmula:
h = (b) (sen∡)
h = (5) (sen 30)
h = 2.5
En este caso hipotético, en el que se desea que el ángulo de inclinación sea de 30°, la altura del vértice central del techo debería ser de 2.5 m.
Dicho lo anterior, es posible calcular la pendiente en techos a dos aguas a partir de la siguiente fórmula:
P = (h/b) x 100
En donde:
P = pendiente del techo:
Se obtiene en porcentaje.
h = altura del vértice central
b = medida de la base
Ejemplo: Si ya tienes la altura del vértice central y la medida de la base como en el esquema, la fórmula se aplicará del siguiente modo.
P = (h/b) x 100
P = (2.5/5) x 100
P = (0.5) x 100
P = 50 %
En este caso hipotético, la pendiente que requerirá este techo será de 50 %, es decir, que por cada metro lineal, la pendiente desciende 50 cm.
Ahora bien, independientemente del contexto, en México la inclinación de un techo a 2 aguas debe tener como mínimo el 15 %, tomando en cuenta que por cada metro lineal debe existir una pendiente de 15 centímetros. Y en zonas geográficas con alta probabilidad de lluvias y ventarrones, se sugiere incrementar el nivel de inclinación.
Requisitos Mínimos y Pendientes Recomendadas
Ahora bien, independientemente del contexto, en México la inclinación de un techo a 2 aguas debe tener como mínimo el 15 %, tomando en cuenta que por cada metro lineal debe existir una pendiente de 15 centímetros. Y en zonas geográficas con alta probabilidad de lluvias y ventarrones, se sugiere incrementar el nivel de inclinación.
Sin embargo, en zonas con lluvias intensas o fuertes ventarrones, siempre conviene elevar esta pendiente mínima.
Adicional a esto, la elección de la pendiente está íntimamente ligada al material de la cubierta. Esto indica que cada material requiere una caída mínima para evacuar el agua de forma eficiente y evitar filtraciones. Al respecto, enseguida te presentamos una tabla con las pendientes mínimas sugeridas para diferentes materiales de cubierta:
| Material de Cubierta | Pendiente Mínima Recomendada |
| Láminas acanaladas metálicas | 6 % – 20 % Lámina KR-18: 2 % |
| Láminas tipo teja | 25 % Pendiente recomendada: 30 % |
| Lámina traslúcida | Acrylit: 5 mm por metro lineal (~0.5 %)Poliacryl y Polylit: 12 % |
| Lámina de policarbonato | 10 % |
| Lámina de PVC | 3 % – 10 % |
| Paneles aislantes (Multytecho, Galvatecho, Econotecho) | 5 % |
| Panel Glamet LV / Glamet A-42 | 5 % – 7 % |
| Panel Metcoppo | 15 % |
Normas y Recomendaciones Técnicas para Construir un Techo a Dos Aguas
En México, no existe una única norma que rija la construcción de techos inclinados a dos aguas; más bien, su diseño y construcción se regulan por un conjunto de normas técnicas. Por ende, los criterios estructurales provienen de las Normas Técnicas Complementarias (NTC).
En ese sentido, ahora te compartimos las normativas que debes consultar obligatoriamente antes de construir un techo a dos aguas:
1. NTC sobre Criterios y Acciones para el Diseño Estructural
Esta es la norma esencial para proyectos de techo a dos aguas, ya que se encarga de definir todas las cargas que la estructura debe soportar durante su vida útil. La NTC sobre Criterios y Acciones para el Diseño Estructural regula el cálculo de las fuerzas por viento sobre la cubierta inclinada.
También establece las cargas mínimas por sismo, lluvia y el peso propio de los materiales (cargas muertas). Lo anterior asegura que la estructura de dos aguas no se desprenda ni colapse por eventos naturales extremos.
2. NTC por Material de la Estructura
Además de las cargas, debes usar la NTC que corresponda al material de tu estructura de techo a dos aguas.
- Para Acero: consulta la NTC para Diseño y Construcción de Estructuras Metálicas. Es vital si usas perfiles estructurales, concreto armado o buscas construir techos a dos aguas modernos.
- Para Madera: aplica la NTC para Diseño y Construcción de Estructuras de Madera. Esta rige el diseño de vigas, cabrios y uniones para un techo a dos aguas de madera.
Recomendaciones para construir un techo a dos aguas
- Pendiente mínima: los techos inclinados deben respetar una pendiente mínima para favorecer el drenaje.
- Capacidad estructural y carga de diseño: la estructura se debe calcular considerando cargas muertas (peso propio), cargas vivas (mantenimiento, personas si aplica) y cargas ambientales (viento, lluvia).
- Conexiones y fijaciones adecuadas: herrajes, pernos y fijaciones deben cumplir estándares industriales y ser galvanizados. En especial, la unión del parteaguas con caballetes debe usar tornillos autotaladrantes resistentes a la corrosión.
- Impermeabilización y sellado de remates: las uniones en cumbreras, aleros y encuentros deben sellarse correctamente; igualmente, los tornillos deben llevar arandela de neopreno para evitar filtraciones.
- Control térmico y ventilación: integrar sistemas de ventilación y aislamiento térmico ayuda a mitigar la condensación y acumulación de calor.
- Deformaciones y movimientos diferenciales: deben considerarse juntas de dilatación si el techo a dos aguas es muy extenso.
- Verificación sísmica: dado que México se encuentra en zona sísmica, el diseño debe respetar criterios de resistencia sísmica establecidos en las NTC y reglamentos locales.
Cómo hacer un techo a dos aguas paso a paso
La construcción de un techo a dos aguas requiere precisión técnica y planificación detallada. Por ello, conocer el procedimiento para su elaboración es esencial para asegurar una instalación exitosa y funcional. A continuación, te mostramos el proceso para construir un tejaban 2 aguas con estructura metálica y cubierta de Galvateja.
Materiales necesarios
Para levantar una estructura de techo a dos aguas, deberás contar con los siguientes materiales y herramientas especializadas.
Estructura Base y Anclajes
- 8 tramos de canal monten y 4 placas de anclaje de acero
- 4 piezas de canal monten que servirán como largueros
- 18 segmentos de PTR para armaduras triangulares
- 12 tramos de PTR adicionales para la cumbrera y refuerzos horizontales
Cubierta y Fijaciones
- Galvateja u otra lámina tipo teja para la cubierta
- Capote y cenefa troquelada para los remates de cumbrera y bordes
- Tornillos autorroscantes de 1” para la fijación directa de la lámina
- Tornillos autorroscantes A+ cónicos de ¾” para solapes y remates
- Sellador de poliuretano de alta calidad para sellar todas las juntas
Herramientas y Accesorios
- Flexómetro, nivel de gota, escuadra
- Pinzas de presión modelo 11R
- Punzón o lápiz marcador
- Taladro con brocas para metal
- Equipo de soldadura
- Primer anticorrosivo y pintura
- Esmeril o cortadora de metal
- Equipo de protección personal (casco, guantes, goggles, arnés, botas)
Proceso de Instalación
Enseguida te detallamos el proceso para la construcción de un techo de dos aguas con Galvateja y estructura metálica:
1. Anclaje al Firme
Fija las 4 placas de anclaje en los puntos definidos del firme de concreto. Después, suelda los 8 tramos de monten en pares para crear 4 postes. Asegúrate de que queden bien alineados y perfectamente verticales.
2. Colocación de Largueros
Une los tramos de monten en pares para formar los largueros. Posteriormente, suéldalos entre los postes para crear el esqueleto base de tu estructura.
3. Formación de Armaduras Triangulares
Ensambla 3 armaduras triangulares (extremos y centro) con segmentos de PTR: cada una debe tener un refuerzo vertical y dos diagonales. Suelda estas armaduras sobre los largueros.
4. Inserción de Refuerzos Horizontales
Una vez puestas las armaduras, suelda los refuerzos horizontales entre ellas. También, monta la sección de cumbrera continua usando el PTR. Aplica el primer anticorrosivo y pinta el armazón completo.

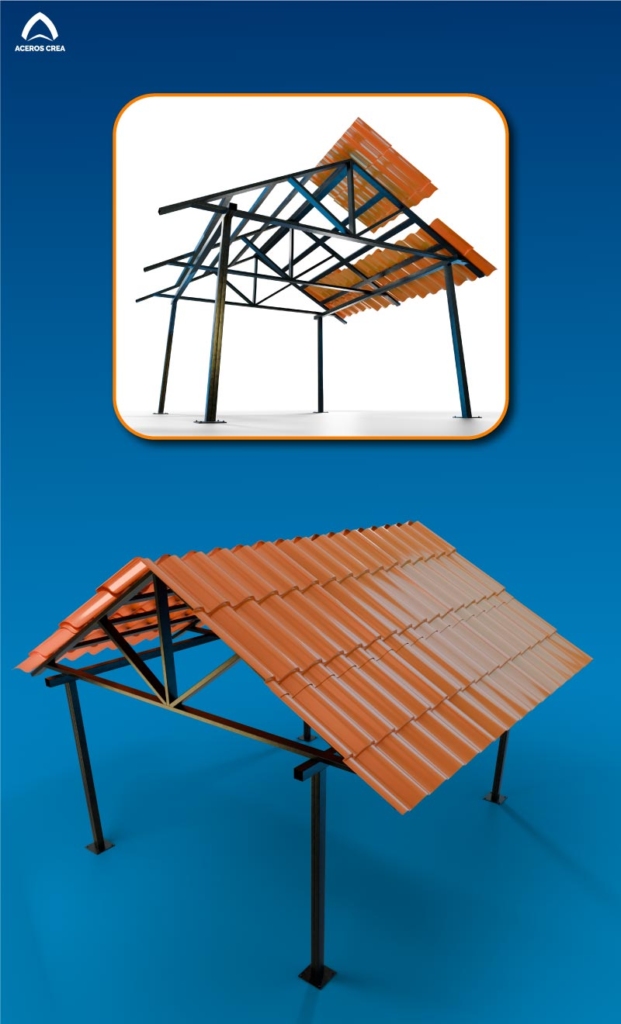

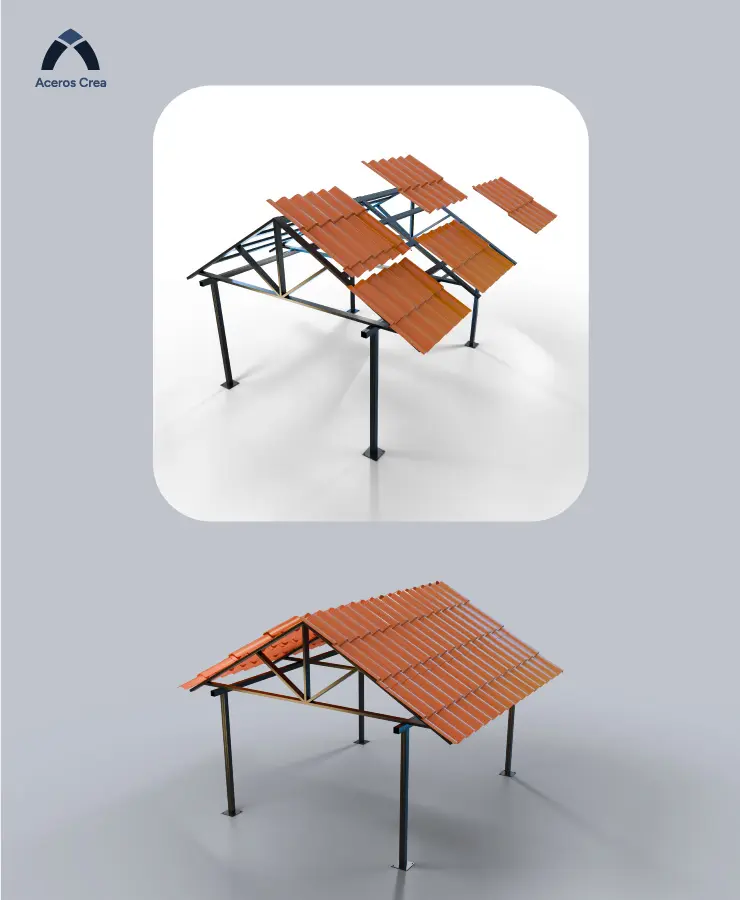

5. Instalación de Galvateja
Coloca la Galvateja de izquierda a derecha y de abajo hacia arriba, dejando volados adecuados en los bordes. Aplica traslapes transversales de al menos 10 cm y longitudinales de al menos una cresta. Fija la lámina con tornillos de 1” en cada tercer valle, y con tornillos A+ en cada cresta de solape.

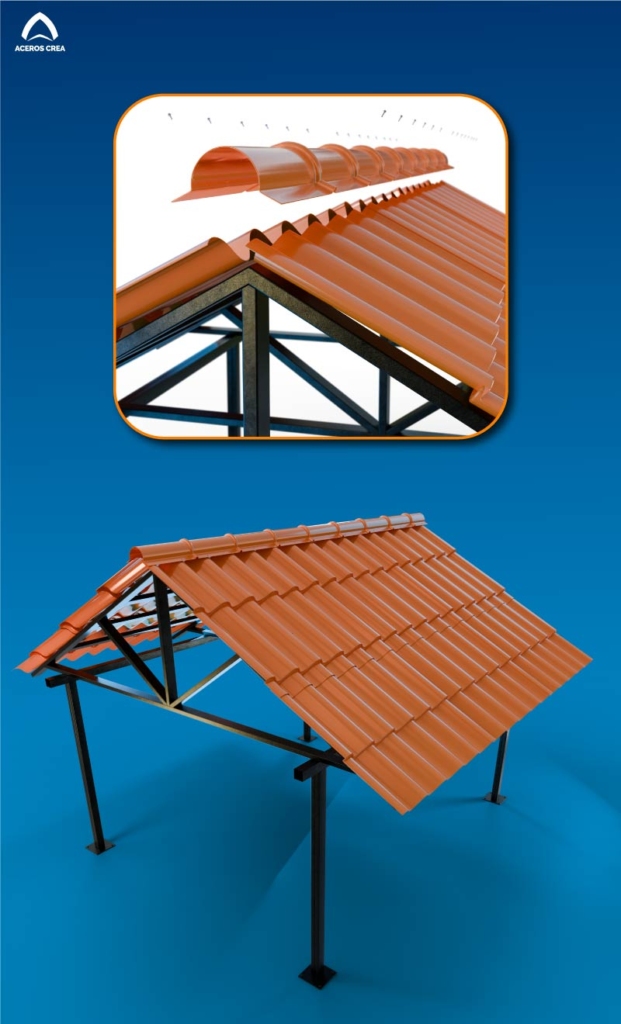

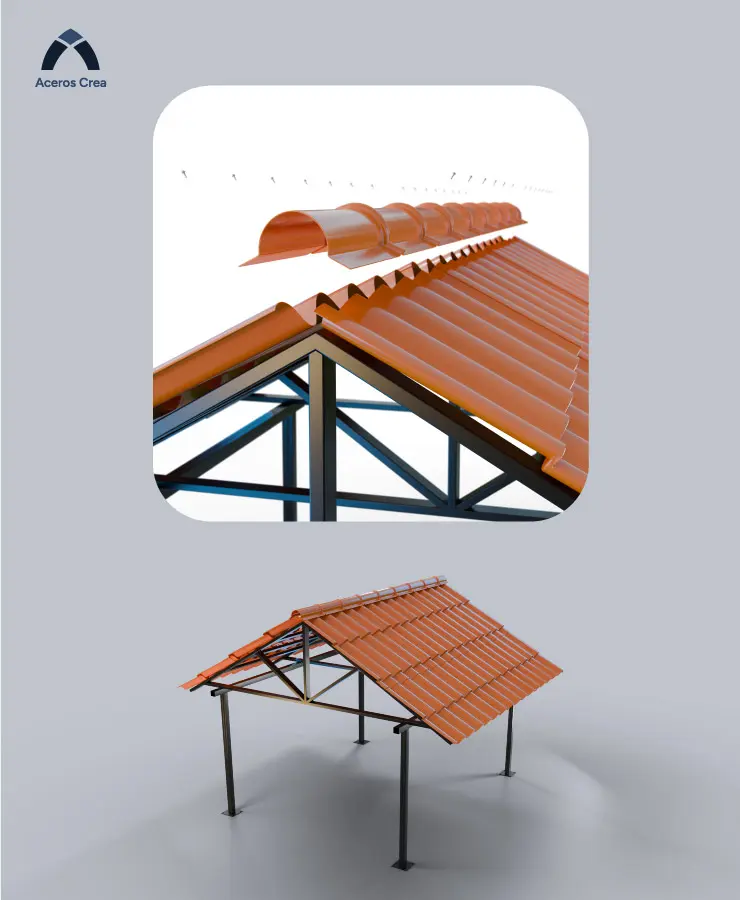

6. Remates y Sellado Final
Instala el capote y la cenefa troquelada en la cumbrera con los tornillos de ¾”. Finalmente, limpia la cubierta y aplica el sellador de poliuretano en todas las uniones. Esto prevendrá cualquier tipo de filtración en tu nuevo techo a dos aguas.
Techo a dos aguas: ventajas y desventajas
El techo a dos aguas es una excelente opción por su funcionalidad, estética adaptable y eficiencia estructural. No obstante, antes de aplicarlo en un proyecto, es crucial evaluar sus pros y contras. Esta evaluación debe considerar aspectos como las condiciones del sitio, los materiales y el presupuesto; enseguida te compartimos los más relevantes:
| Criterio Técnico | Ventajas del Techo a Dos Aguas | Desventajas del Techo a Dos Aguas |
| Resistencia al Clima | Ofrece protección excepcional frente a lluvias, granizo y vientos moderados. Por ende, esto prolonga la vida útil del tejado. | En regiones con vientos muy intensos o huracanes, puede generar fuerzas de levantamiento si el anclaje no es óptimo. |
| Desagüe | Gracias a su inclinación, el desagüe es muy eficiente. Esto evita filtraciones, humedad en muros y acumulación de residuos. | El diseño requiere un cálculo preciso de la pendiente. Además, las canaletas deben instalarse bien para garantizar una evacuación adecuada. |
| Peso Estructural | Su diseño inclinado distribuye las cargas de manera uniforme. Se pueden aplicar estructuras ligeras con acero o madera. | Si se utilizan materiales pesados (como concreto o teja maciza), la estructura de techo a dos aguas debe reforzarse, aumentando los costos. |
| Costo e Instalación | El diseño es sencillo, por lo que los materiales más accesibles reducen los costos de montaje. Generalmente, la instalación es rápida y eficiente. | En claros muy grandes o pendientes pronunciadas, los costos aumentan. Esto se debe a un mayor consumo de material y mano de obra especializada. |
| Mantenimiento | La evacuación natural del agua reduce el mantenimiento por corrosión o humedad. Además, su limpieza es mínima con materiales anticorrosivos. | Los faldones inclinados pueden dificultar el acceso para el mantenimiento periódico. También, complica relativamente la sustitución de piezas. |
| Durabilidad | Con sellado y ventilación adecuados, su vida útil puede superar los 30 años. Por esta razón, es una inversión segura. | Las juntas, remates o hastiales pueden deteriorarse si no se revisan periódicamente y de forma minuciosa. |
| Versatilidad y Estética | El diseño admite estilos clásicos o techos a dos aguas modernos con Galvateja y panel metálico. | Las grandes variaciones estéticas pueden elevar el costo, especialmente si se aplican acabados premium o materiales mixtos. |
| Aprovechamiento Hídrico | Facilita la captación de agua pluvial con canaletas bien ubicadas. Así se optimizan los recursos en zonas con escasez. | Si el sistema de captación y filtración no es el adecuado, pueden surgir problemas. Esto incluye almacenamiento inadecuado o contaminación. |
| Protección de Fachadas | Los aleros sobresalientes protegen las fachadas. Esto las cuida del agua directa de la lluvia y de los rayos UV. | Si los hastiales quedan muy expuestos, pueden sufrir filtraciones. Esto ocurre sin un recubrimiento o sellado protector adecuado. |
Preguntas Frecuentes
¿Qué materiales se usan para construir un techo a dos aguas?
Deben considerarse los materiales para la estructura y la cubierta. La estructura puede ser de acero (con perfiles como PTR o monten), madera (para un estilo rústico) o concreto armado. La cubierta puede ser de Galvateja, lámina acanalada de acero, paneles tipo sándwich o materiales tradicionales.
¿Cuál es la pendiente ideal de un techo a dos aguas?
La pendiente ideal del techo a dos aguas varía según el material. Por norma general, en México la pendiente mínima recomendada es del 15 % para un drenaje eficiente. Sin embargo, la mínima para láminas acanaladas va de 6 % a 20 %; la lámina tipo teja, entre 25 % y 30 %; y los paneles aislantes, entre 5 % y 15 %. Revisa otras recomendaciones al respecto en la sección Requisitos Mínimos y Pendientes Recomendadas de este blog.
¿Cómo calcular la estructura metálica para un techo a dos aguas?
Para calcular la estructura de acero para techo a dos aguas, debes aplicar las Normas Técnicas Complementarias (NTC). Primero, calcula las cargas (viento, sismo, peso propio) y luego dimensiona los perfiles (viguetas, cabrios, polines) según las NTC correspondientes a las Estructuras de Acero.
