Conocer los principales tipos de soldadura para vigas IPR es indispensable para ingenieros, contratistas, supervisores de obra y profesionales involucrados en la construcción metálica, dado que incluso el perfil mejor seleccionado puede ver comprometido su desempeño si las uniones no se ejecutan correctamente. Sigue leyendo para aprender más sobre este importante tema.

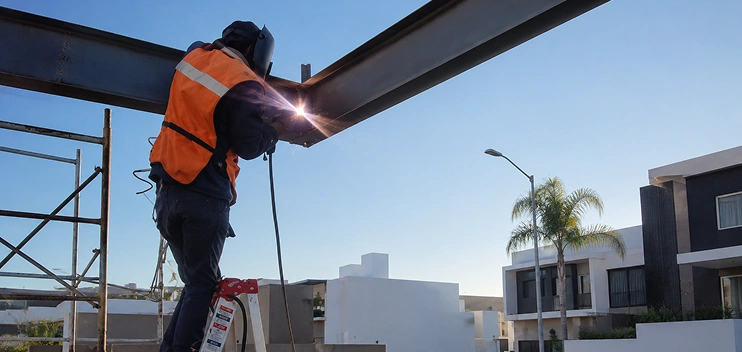

Las vigas de acero IPR forman parte de numerosas estructuras industriales, comerciales y de infraestructura debido a su eficiencia estructural y capacidad para soportar cargas significativas; sin embargo, una viga no trabaja de forma aislada. Para integrarse al sistema estructural necesita conectarse con:
Dichas uniones deben ser capaces de transmitir esfuerzos sin generar puntos débiles dentro de la estructura. Al respecto, la soldadura permite lograr esa continuidad estructural, convirtiéndose en uno de los métodos de unión más utilizados en la construcción con acero.
La soldadura estructural es el proceso mediante el cual dos o más elementos de acero se unen permanentemente mediante la aplicación de calor y, en algunos casos, material de aporte. A diferencia de otras uniones mecánicas, las conexiones soldadas pueden generar una continuidad prácticamente monolítica entre los componentes, lo que permite que las cargas se transmitan de manera eficiente a través de la estructura.
En proyectos estructurales, las soldaduras deben cumplir especificaciones técnicas precisas relacionadas con:
Por esa razón, la soldadura estructural debe estar regulada por normas y procedimientos específicos.
No existe un único tipo de soldadura válido para todos los proyectos. La selección depende de diversos factores relacionados con el diseño estructural y las condiciones de ejecución. Entre los aspectos que suelen evaluarse se encuentran:
Por ello, el método más conveniente puede variar significativamente de un proyecto a otro. No obstante, a continuación te hablamos de los procedimientos más empleados.

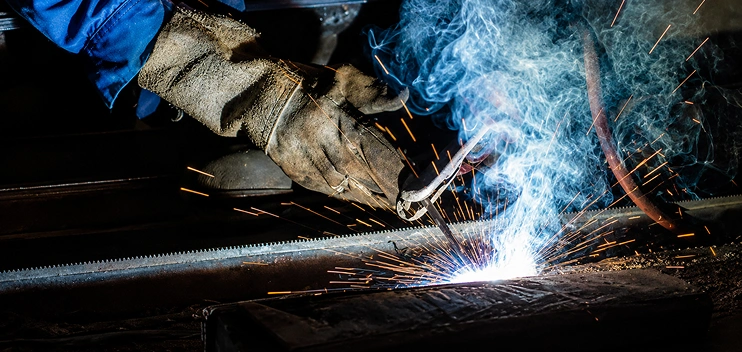

La soldadura SMAW (Shielded Metal Arc Welding), también conocida como soldadura por electrodo revestido, es uno de los procesos más comunes en la construcción metálica. Su popularidad se debe a que ofrece gran versatilidad y puede ejecutarse tanto en taller como en obra.
Este proceso utiliza un electrodo consumible revestido que genera un arco eléctrico entre el material base y el electrodo. El revestimiento produce gases protectores que ayudan a proteger el baño de fusión durante la soldadura. Gracias a ello, puede emplearse en diferentes posiciones y condiciones de trabajo.
La soldadura SMAW en vigas IPR y en general suele ser ampliamente utilizada porque permite trabajar en condiciones donde otros procesos pueden resultar más complejos. Entre sus principales ventajas destacan:
En ese sentido, es una de las opciones más usadas en proyectos estructurales.
Aunque es un proceso muy flexible, también presenta ciertas limitaciones; la velocidad de deposición suele ser menor que en otros métodos y la calidad final depende en gran medida de la habilidad del soldador. Además, requiere limpieza frecuente entre pases para eliminar escoria.

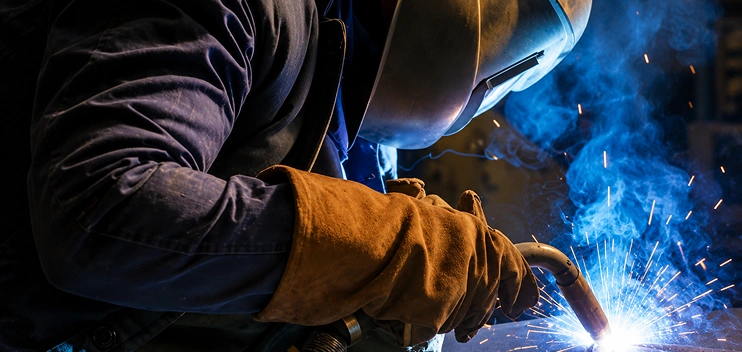

La soldadura MIG o GMAW (Gas Metal Arc Welding) es otro de los procesos ampliamente utilizados en la fabricación de estructuras metálicas. Su principal característica es el uso de un alambre continuo alimentado automáticamente junto con un gas de protección.
Durante el proceso, un electrodo continuo se alimenta mecánicamente mientras el arco eléctrico funde el material base y el metal de aporte. El gas protector ayuda a evitar contaminación atmosférica durante la soldadura, lo que permite obtener cordones limpios y consistentes.
La soldadura MIG suele utilizarse cuando se busca aumentar la productividad y uniformidad. Entre sus beneficios destacan:
Por eso, es muy frecuente en talleres de fabricación estructural.
Una de sus principales limitaciones es su sensibilidad al viento y a condiciones ambientales adversas. Por esta razón, suele ser más común en entornos controlados que en trabajos completamente expuestos.

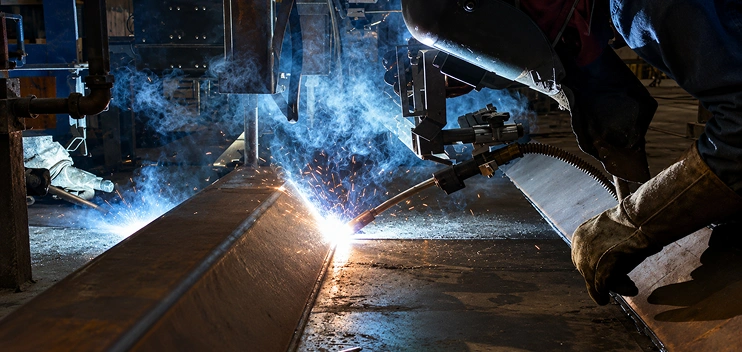

La soldadura FCAW (Flux Cored Arc Welding) comparte ciertas similitudes con el proceso MIG, pero utiliza un electrodo tubular con fundente interno. Este proceso se ha convertido en una alternativa muy popular dentro de la fabricación estructural moderna.
La FCAW suele utilizarse en proyectos que requieren:
Por ello, es frecuente encontrarla en talleres dedicados a estructuras metálicas de gran tamaño.
Este método ofrece una combinación atractiva entre productividad y desempeño mecánico. Asimismo, ciertas variantes permiten trabajar en condiciones de obra con menor dependencia de gases externos.

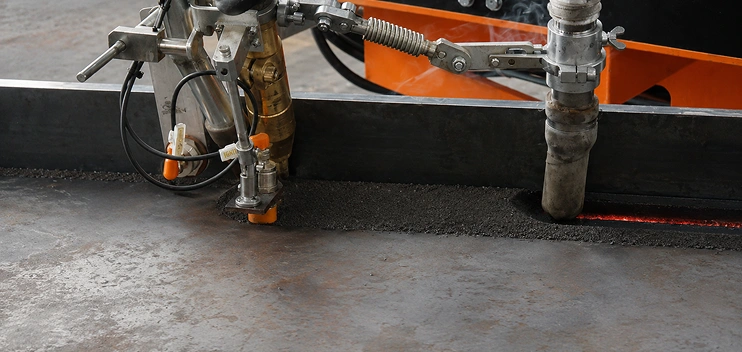

La soldadura por arco sumergido o SAW (Submerged Arc Welding) es un proceso utilizado principalmente en fabricación industrial de alta producción. En este método, el arco permanece cubierto por un fundente granular que protege completamente la zona de soldadura.
La SAW suele emplearse durante la fabricación de componentes estructurales de gran tamaño en entornos industriales. Gracias a sus altas tasas de deposición, resulta eficiente para trabajos repetitivos y de gran volumen.
Entre sus principales beneficios destacan:
Por esto, es frecuente en plantas especializadas en fabricación de componentes de acero.
Además del proceso de soldadura, también es importante considerar el tipo de junta utilizada. Al respecto, la geometría de la conexión influye directamente en la forma en que se transmiten los esfuerzos dentro de la estructura. Conozcamos las juntas más importantes.

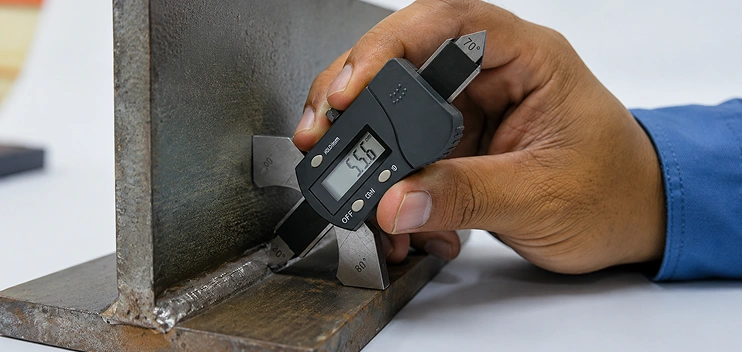

Las soldaduras de filete son probablemente las más comunes en estructuras metálicas. Se utilizan para unir elementos que forman ángulos entre sí y suelen encontrarse en conexiones entre placas, rigidizadores y perfiles.

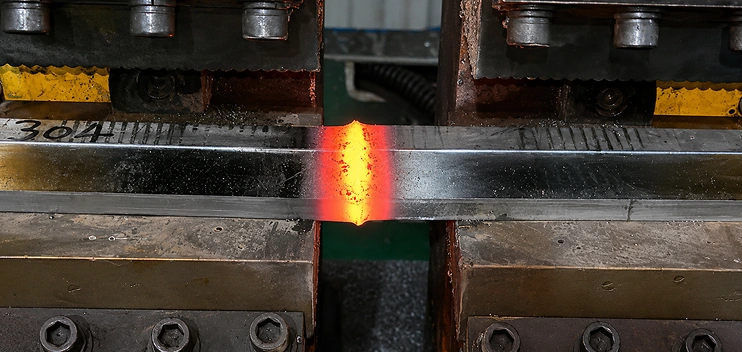

Las juntas a tope permiten unir dos elementos en un mismo plano. pueden desarrollar una continuidad estructural muy eficiente.

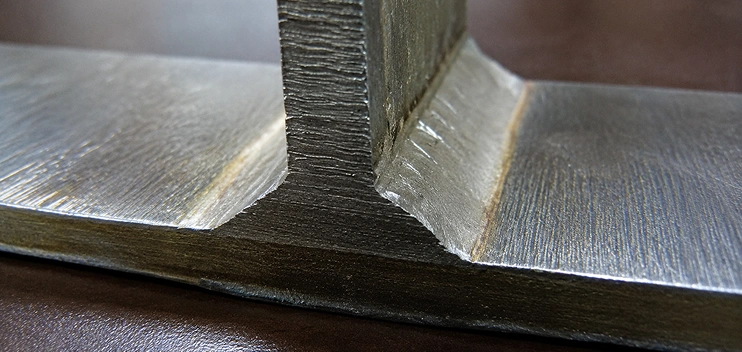

Dependiendo de los requerimientos del diseño estructural, pueden especificarse distintos niveles de penetración. En este sentido, la selección dependerá de los esfuerzos que deberá soportar la conexión.
La resistencia de una conexión soldada no depende únicamente del proceso utilizado, sino que existen diversas variables que influyen en el resultado final. Revisemos las más relevantes.
Superficies contaminadas, pintura, óxido o humedad pueden afectar significativamente la calidad de la soldadura. Por ello, la preparación adecuada es fundamental.
En proyectos estructurales se deben exigir procedimientos calificados y personal certificado para garantizar la calidad de las uniones.

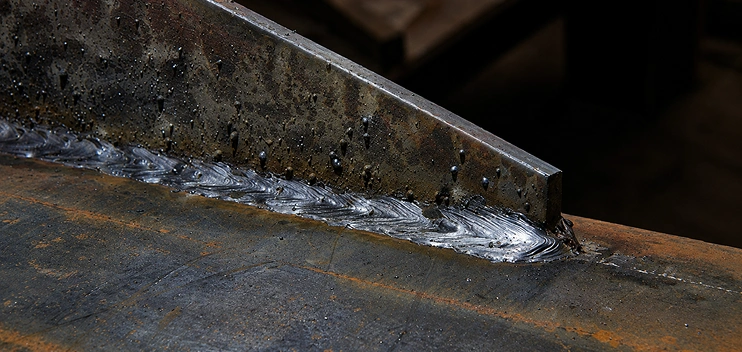

Aspectos como amperaje, voltaje, velocidad de avance y temperatura influyen directamente en la calidad del cordón de soldadura.
Las conexiones soldadas deben someterse a distintos métodos de inspección para verificar que cumplen con los requisitos del diseño. Dependiendo de la criticidad de la estructura, pueden realizarse:
Estas evaluaciones ayudan a detectar discontinuidades que podrían afectar el desempeño estructural.
No existe una respuesta universal; la mejor opción dependerá de factores como:
Por ejemplo, una conexión ejecutada en campo puede requerir un enfoque diferente al utilizado en una planta de fabricación automatizada. Por esto, la selección debe realizarse considerando las necesidades específicas de cada proyecto y siguiendo los criterios definidos por el diseñador estructural.
Los tipos de soldadura para vigas IPR incluyen procesos como SMAW, MIG, FCAW y SAW, mismos que ofrecen ventajas particulares según las condiciones de fabricación, montaje y exigencias de un proyecto, por lo que comprender sus características permite tomar decisiones más informadas para desarrollar estructuras seguras, eficientes y duraderas.
