Si te preguntas cómo calcular la capacidad de carga de una viga IPR, debes saber que la respuesta no depende únicamente del tamaño del perfil; una misma viga puede comportarse de forma muy distinta según el claro, el tipo de apoyo, la distribución de carga, el grado del acero, las conexiones y las deformaciones permitidas. Por eso, calcular dicha capacidad de carga no consiste solo en consultar tablas, sino entender cómo trabaja la viga dentro del sistema completo.
Contemplando lo anterior, enseguida te compartimos una guía con los conceptos básicos y el proceso general para estimar la capacidad de carga de una viga IPR, cuyo objetivo es orientar la selección técnica del perfil, sin sustituir el análisis de un ingeniero estructurista. Continúa leyendo para saber más sobre este importante tema.
Calcular la capacidad de carga de una viga de acero IPR significa determinar qué carga puede resistir el perfil sin fallar estructuralmente y sin deformarse más de lo permitido. En términos prácticos, el cálculo busca revisar dos condiciones principales:
Por eso, una viga puede ser resistente desde el punto de vista del acero, pero no necesariamente adecuada si se flexiona demasiado bajo carga.
La capacidad de carga viga IPR depende de varias condiciones que deben evaluarse antes de seleccionar el perfil. En este sentido, a continuación te hablamos de los más relevantes. ¡Toma nota!
El claro es la distancia entre los puntos de apoyo de la viga. A mayor claro, mayor momento flexionante y mayor deformación, lo que significa que una misma viga IPR puede funcionar correctamente en un claro corto, pero resultar insuficiente en un claro más largo. Por eso, el claro máximo de una viga IPR nunca debe definirse de forma aislada, sino en relación con la carga y el sistema estructural.
No todas las cargas afectan igual a una viga; por ejemplo, una carga uniformemente distribuida, como el peso de una losa o cubierta, genera un comportamiento distinto al de una carga puntual, como una máquina, un tanque o un equipo suspendido. También deben considerarse cargas permanentes, cargas vivas, viento, equipos, instalaciones y cualquier elemento adicional que actúe sobre la estructura.
Una viga simplemente apoyada no trabaja igual que una viga empotrada o continua. Al respecto, las condiciones de apoyo modifican el momento máximo, la flecha y la forma en que se distribuyen los esfuerzos. Por ello, antes de calcular, es necesario definir cómo estará conectada la viga dentro del sistema.

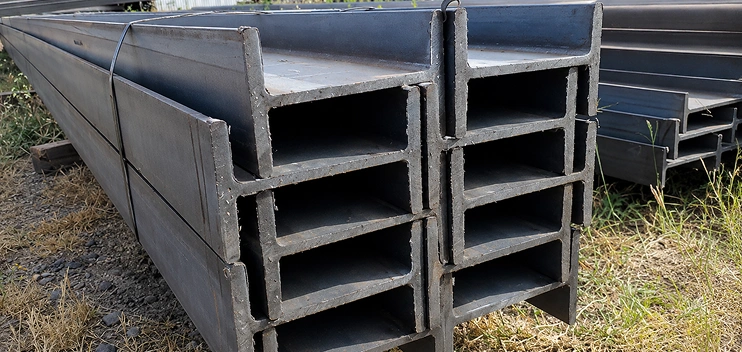

Cada viga IPR tiene características específicas, como área, peso por metro, momento de inercia y módulo de sección. Estas cualidades son fundamentales para calcular la resistencia y deformación.
El grado del acero define propiedades como límite de fluencia y resistencia a tensión. En diseño estructural, estos valores permiten determinar cuánto esfuerzo puede resistir el material antes de llegar a un estado límite.
Ahora que ya conoces los aspectos fundamentales a tomar en cuenta antes de definir la capacidad de carga de una viga IPR, enseguida te compartimos el procedimiento básico para hacerlo, contemplando las variables fundamentales.
El primer paso es identificar el claro real de trabajo de la viga y su condición de apoyo. Por ejemplo, una viga simplemente apoyada con carga distribuida se calcula de forma diferente a una viga continua sobre varios apoyos. Este paso es fundamental porque las fórmulas cambian según el esquema estructural.
Ahora bien, en una viga simplemente apoyada con una carga uniformemente distribuida, el momento máximo se calcula comúnmente como:
M = wL² / 8
Donde:
M = momento máximo
w = carga distribuida por unidad de longitud
L = claro de la viga
Esta fórmula es una base común en análisis estructural, pero debe usarse únicamente cuando el caso realmente corresponde a una viga simplemente apoyada con carga distribuida.
Después se deben identificar todas las cargas que recibirá la viga. Al respecto, en una estructura real, estas cargas pueden incluir el peso propio de la viga, peso de la losa, cubierta, lámina, instalaciones, plafones, equipos, personas, mobiliario o mantenimiento.
También debe considerarse si la carga será:
Por ejemplo, una techumbre metálica ligera no exige lo mismo que un entrepiso industrial de Losacero con maquinaria o tránsito constante. Es un error subestimar cargas adicionales que aparecen después de la instalación, como equipos, ductos o sistemas suspendidos.
Antes de calcular, todas las cargas deben expresarse en unidades compatibles; por ejemplo, si trabajas en kilogramos y metros, debes mantener consistencia durante todo el cálculo. Si trabajas en sistema internacional, puedes utilizar kN y metros. En este sentido, una mala conversión de unidades puede generar errores importantes en el resultado.
Por eso, en cálculo estructural no basta con conocer la fórmula; también es indispensable controlar correctamente las unidades.
El momento flexionante es uno de los valores más importantes en el diseño de vigas. En este punto, indica la demanda estructural que la carga genera sobre el perfil.
Para una viga simplemente apoyada con carga distribuida:
M = wL² / 8
Para una viga simplemente apoyada con carga puntual al centro:
M = PL / 4
Donde:
P = carga puntual
L = claro
Estas fórmulas ayudan a estimar la demanda inicial, pero en proyectos reales pueden existir combinaciones de carga más complejas que requieren un análisis estructural más amplio.
Una vez calculado el momento máximo, se compara con la capacidad resistente del perfil. En términos simplificados, la resistencia a flexión depende del módulo de sección del perfil y del esfuerzo admisible o resistencia de diseño del acero. Al respecto, una expresión básica para comprender el concepto es:
M resistente = S × Fy
Donde:
S = módulo de sección
Fy = límite de fluencia del acero
Esta relación permite entender por qué dos vigas IPR de diferente tamaño no soportan lo mismo: al cambiar la geometría, cambia el módulo de sección y, por lo tanto, la capacidad frente a flexión. En diseño profesional, esta verificación debe considerar factores de seguridad, normativas aplicables, estados límite, pandeo lateral-torsional, conexiones y combinaciones de carga.
La resistencia no es el único criterio; también debe revisarse cuánto se deformará la viga bajo carga. En este sentido, la flecha excesiva puede provocar problemas como fisuras en acabados, vibraciones, sensación de inseguridad, filtraciones en cubiertas o mal funcionamiento de elementos constructivos.
Para una viga simplemente apoyada con carga distribuida, la flecha máxima puede estimarse con:
Δ = 5wL⁴ / 384EI
Donde:
Δ = flecha máxima
w = carga distribuida
L = claro
E = módulo de elasticidad del acero
I = momento de inercia del perfil
Esta fórmula muestra por qué el claro influye tanto: la longitud aparece elevada a la cuarta potencia, por lo que pequeños aumentos en el claro pueden incrementar considerablemente la deformación.

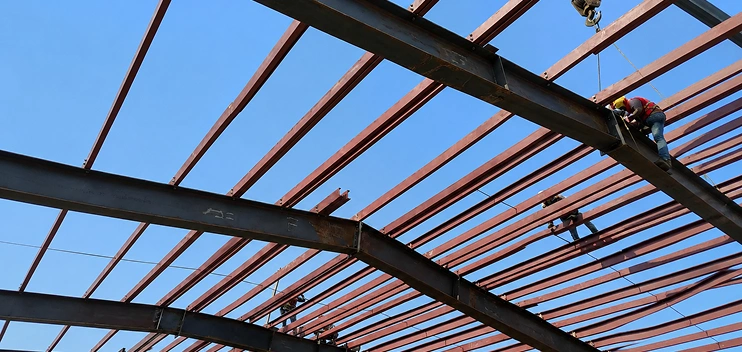

En vigas de acero, especialmente cuando trabajan en claros importantes, también debe evaluarse el pandeo lateral-torsional. Este fenómeno ocurre cuando la viga tiende a desplazarse lateralmente y girar debido a la flexión. Al respecto, la viga IPR puede requerir arriostramiento lateral para evitar este comportamiento, especialmente si el patín comprimido no está adecuadamente restringido.
Este punto es crítico porque una viga puede tener suficiente resistencia teórica, pero perder capacidad si no cuenta con la estabilidad lateral adecuada.
El cálculo de la viga no termina en el perfil; las conexiones también deben estar diseñadas para transmitir adecuadamente los esfuerzos. En este punto, una conexión deficiente puede comprometer el desempeño de toda la estructura, incluso si la viga fue correctamente seleccionada. Deben revisarse elementos como placas, soldaduras para viga IPR, pernos, rigidizadores, apoyos y detalles de montaje.
Las tablas de carga viga IPR y las tablas de propiedades geométricas son herramientas fundamentales para seleccionar perfiles, ya que suelen incluir información como:
Sin embargo, una tabla no sustituye el cálculo; su función es apoyar la selección preliminar y permitir comparar perfiles según sus propiedades.
Imaginemos una viga simplemente apoyada que recibirá una carga distribuida sobre un claro determinado. En este contexto, el proceso general sería:
Como podrás darte cuenta, este ejemplo no pretende sustituir un cálculo estructural completo, pero sí muestra la lógica general del procedimiento.
Uno de los errores más frecuentes es elegir una viga únicamente por experiencia previa, sin revisar si las condiciones del nuevo proyecto son equivalentes. También es común considerar solo el peso visible de la estructura, ignorando cargas futuras como instalaciones, equipos, mantenimiento o modificaciones.
Otro error importante es revisar únicamente la resistencia y olvidar la flecha. Al respecto, en muchos casos, la deformación gobierna la selección del perfil antes que la resistencia del acero. Finalmente, también puede ser riesgoso sustituir perfiles estructurales sin validar sus propiedades geométricas y mecánicas.

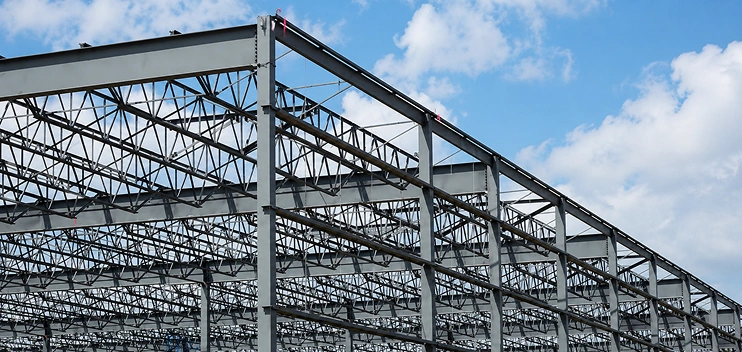

Siempre que la viga forme parte de una estructura habitable, industrial, comercial, de infraestructura o de carga relevante, debe intervenir un profesional estructural. En este sentido, el cálculo estructural de vigas IPR requiere criterios técnicos, normativos y de seguridad que no deben resolverse por intuición, aspecto que es especialmente importante en:
El objetivo del cálculo no es elegir la viga más grande, sino la más adecuada. Una viga sobredimensionada puede incrementar costos, peso estructural y requerimientos de conexión. Una viga insuficiente puede generar deformaciones, vibraciones o riesgos estructurales. Por eso, una buena selección equilibra resistencia, servicio, costo, disponibilidad y facilidad de montaje.
Cómo calcular la capacidad de carga de una viga IPR implica mucho más que consultar una medida o elegir un perfil por experiencia; el proceso requiere analizar claro, cargas, apoyos, propiedades del acero, deformaciones, estabilidad lateral y conexiones. En este punto, las fórmulas básicas ayudan a entender el comportamiento estructural, pero el diseño final debe realizarse con criterios profesionales y normativos.
Si quieres encontrar más información para el desarrollo de tus obras, sigue leyendo los artículos de nuestro blog, donde hallarás conceptos, tips, especificaciones y procesos de gran utilidad. ¡Aceros Crea: Creando proyectos más fuertes!
