Los distintos tipos de perfiles estructurales son indispensables para el soporte de cargas y la transmisión de esfuerzos, así como para la estabilidad y seguridad de diversos proyectos, por lo que conocerlos a fondo permite seleccionar el material idóneo a ingenieros, arquitectos, jefes de obra, constructores y compradores industriales.
Al respecto, no todos los perfiles cumplen con la misma función exactamente, o bien, se desempeñan de un mejor modo en determinado contexto dependiendo de su configuración y capacidad. Sigue leyendo para saber más sobre su clasificación, características y aplicaciones, además de identificar los perfiles más utilizados en la construcción moderna.

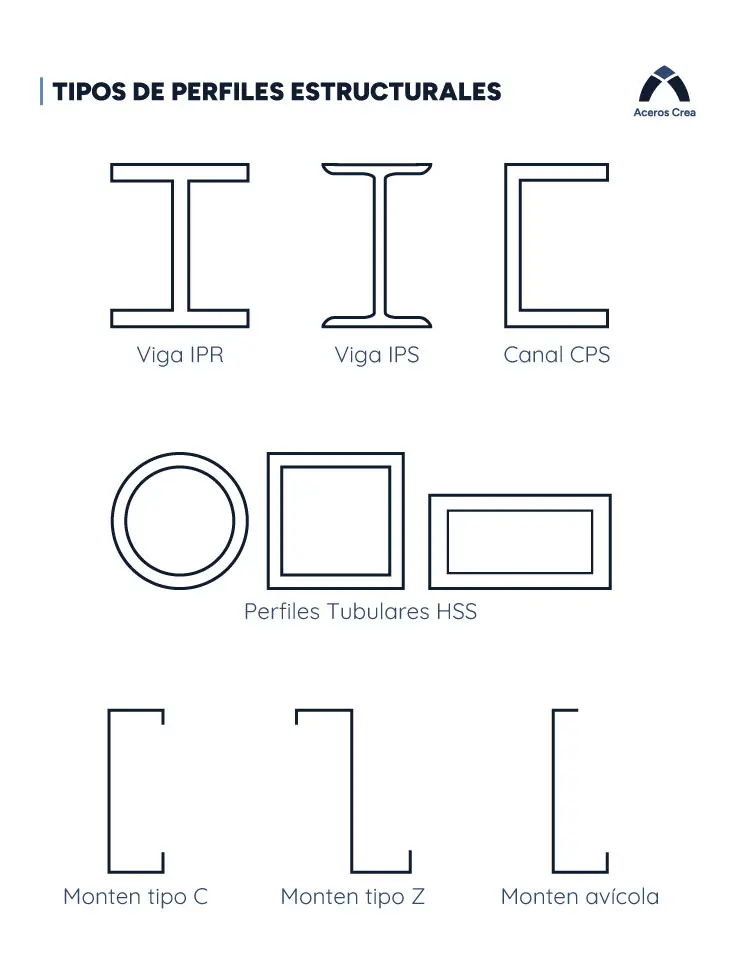

Existen distintas maneras de clasificar los tipos de perfiles estructurales de acero; por ejemplo, por su proceso de fabricación (laminado en caliente o laminado en frío), las características de su sección (abierta o cerrada; 工, en canal, Z, cuadrada, rectangular o redonda), su función (soporte principal, secundario o refuerzo estructural) y la composición del acero estructural.
En ese sentido, enseguida te hablamos de los perfiles estructurales más usados en el sector de la construcción y qué especificaciones tienen con base en los criterios antes mencionados.

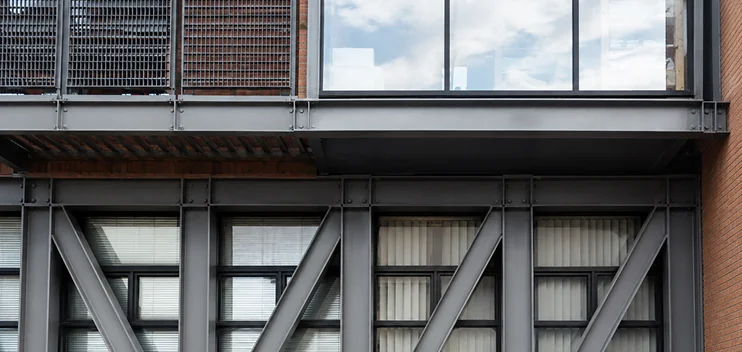

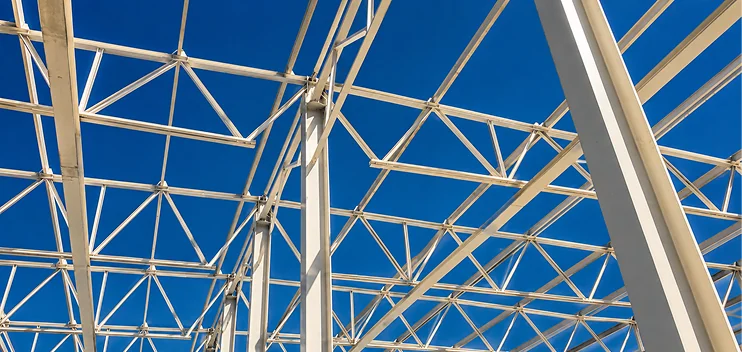

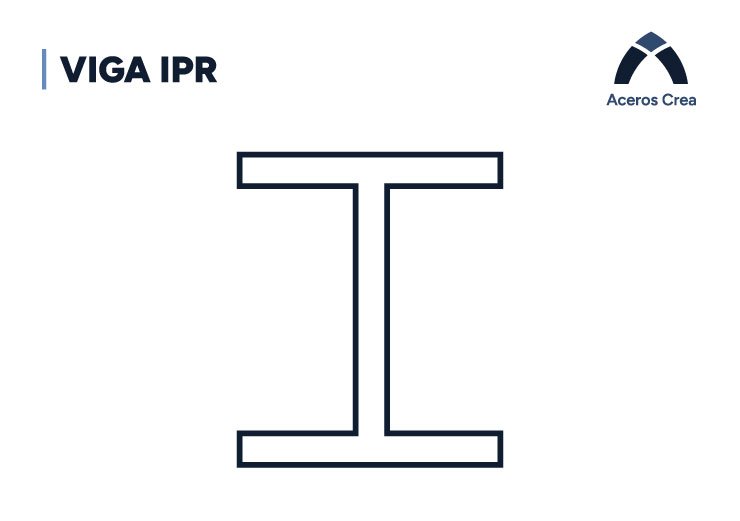

La viga IPR es un perfil estructural laminado en caliente, lo que implica el calentamiento del acero a altas temperaturas, así como su paso por rodillos para configurar su sección abierta en 工 o H con patines rectos, obteniendo de este modo elementos de soporte principal o secundario, así como de rigidización o refuerzo con alta resistencia mecánica, los cuales trabajan principalmente a flexión y cortante con excelente desempeño ante cargas elevadas, gran estabilidad en claros amplios y disponibilidad en múltiples medidas y espesores.
En cuanto a las propiedades mecánicas de una viga IPR, dependen del grado de acero empleado, el cual determina características como el límite de fluencia (Fy), resistencia a la tensión (Fu), ductilidad, soldabilidad y composición química del acero estructural. En este sentido, perfiles como las vigas IPR ASTM A572 Gr. 50 presentan las siguientes propiedades típicas:
| Propiedad | Valor típico/Especificación |
| Límite de fluencia (Fy) | 50 ksi (≈ 345 MPa) |
| Resistencia a la tensión (Fu) | 65 ksi (≈ 450 MPa) mínimo |
| Módulo de elasticidad (E) | ≈ 29,000 ksi (200 GPa) |
| Ductilidad | Alta; elongación típica ≥18 % en 200 mm (depende del espesor) |
| Soldabilidad | Buena, debido a su bajo contenido de carbono |
| Densidad | ≈ 7,850 kg/m³ |

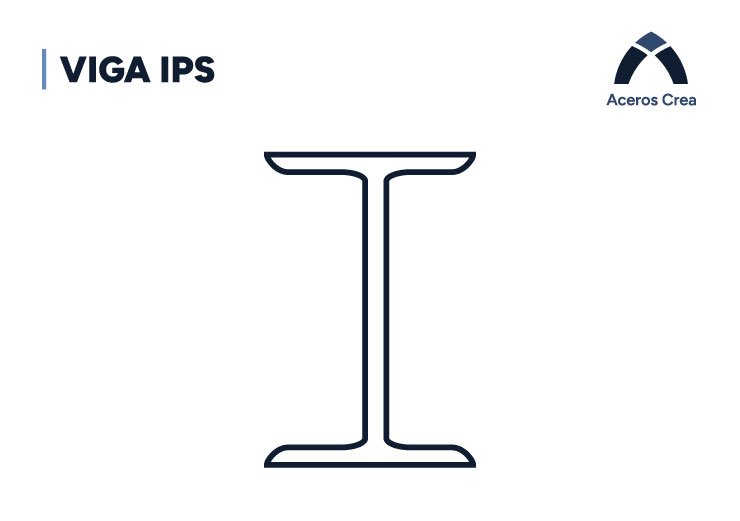

La viga IPS es un perfil estructural laminado en caliente con una sección abierta en 工 o H con patines curvos, útil como elemento de soporte principal en construcciones ligeras o secundario en estructuras de mayor exigencia. Trabaja principalmente a flexión y cortante con un buen desempeño ante cargas moderadas, buena estabilidad en claros medios y disponibilidad en distintas medidas y espesores.
Perfiles como las vigas IPS ASTM A529-50 presentan las siguientes propiedades típicas:
| Propiedad | Valor típico/Especificación |
| Límite de fluencia (Fy) | 50 ksi (≈ 345 MPa) |
| Resistencia a la tensión (Fu) | 65-80 ksi (≈ 450-550 MPa) |
| Módulo de elasticidad (E) | ≈ 29,000 ksi (200 GPa) |
| Ductilidad | Buena; elongación típica ≈18 % (depende del espesor) |
| Soldabilidad | Buena, con precauciones según espesor y composición química |
| Densidad | ≈ 7,850 kg/m³ |

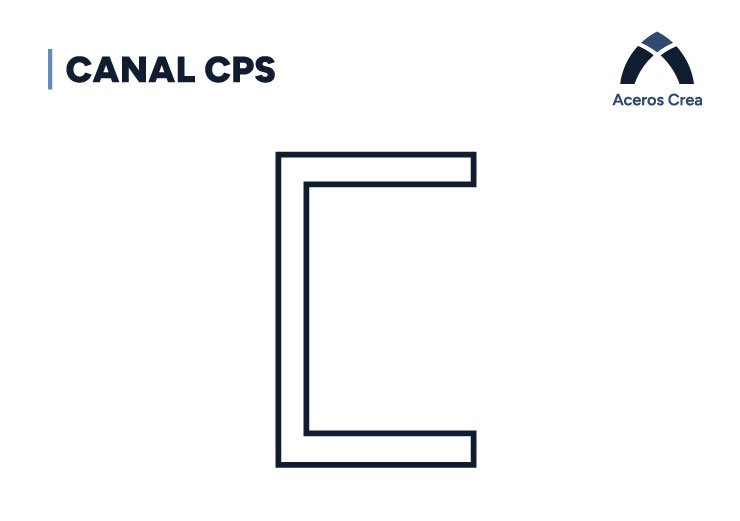

El canal CPS es un perfil estructural laminado en caliente cuya sección abierta en C o U presenta patines inclinados hacia adentro. Se trata de un elemento de soporte principal en aplicaciones ligeras o componente secundario en sistemas de mayor exigencia. Trabaja fundamentalmente a flexión y compresión secundaria, proporcionando buen desempeño ante cargas moderadas y gran estabilidad en claros cortos y medios. Está disponible en diferentes medidas y espesores.
Perfiles como el canal CPS ASTM A36 presentan las siguientes propiedades típicas:
| Propiedad | Valor típico/Especificación |
| Límite de fluencia (Fy) | 36 ksi (≈ 250 MPa) |
| Resistencia a la tensión (Fu) | 58-80 ksi (≈ 400-550 MPa) |
| Módulo de elasticidad (E) | ≈ 29,000 ksi (200 GPa) |
| Ductilidad | Buena; elongación típica ≈20 % |
| Soldabilidad | Excelente, debido a su bajo contenido de carbono |
| Densidad | ≈ 7,850 kg/m³ |

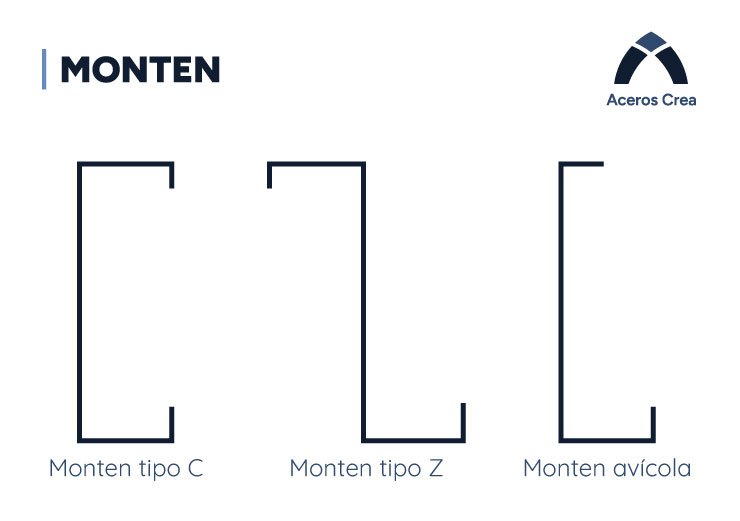

El monten es un perfil estructural laminado en frío, lo que implica que el acero se dobla a temperatura ambiente o muy cercana a ella mediante rodillos o prensas, dotándolo de una buena precisión dimensional, menor peso y rapidez de producción. Este perfil presenta una sección abierta en C, Z o tipo avícola, siendo un elemento de soporte principal o secundario en sistemas estructurales livianos.
Puedefuncionar como correa, larguero o marco ligero en cubiertas y muros, o bien, como columna (par de montenes C soldados en caja). Trabaja principalmente a flexión, compresión y flexocompresión,ofreciendo buena relación resistencia-peso en claros cortos y medios. Se encuentra disponible en distintas medidas y espesores.
Perfiles como el monten ASTM A653 presentan las siguientes propiedades típicas:
| Propiedad | Valor típico/Especificación |
| Límite de fluencia (Fy) | 33-80 ksi (≈ 230–550 MPa), según el grado estructural |
| Resistencia a la tensión (Fu) | 45-90 ksi (≈ 310-620 MPa) |
| Módulo de elasticidad (E) | ≈ 29,000 ksi (200 GPa) |
| Ductilidad | Moderada; elongación típica entre 12 % y 20 %, según grado y espesor |
| Soldabilidad | Buena, dependiendo del recubrimiento y del espesor |
| Densidad | ≈ 7,850 kg/m³ |

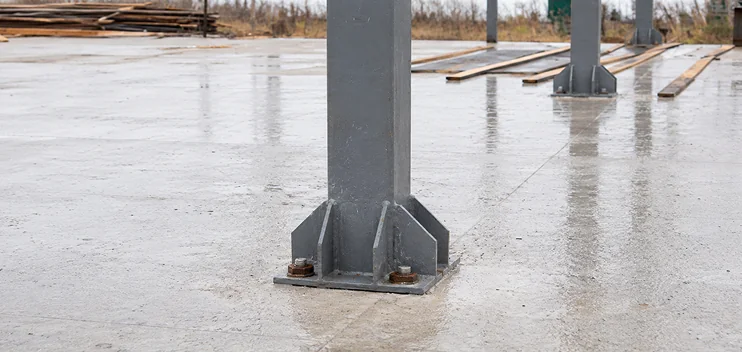

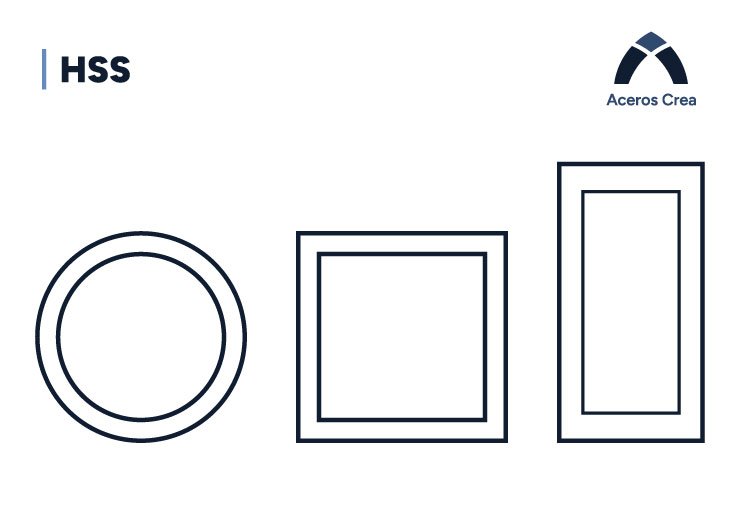

El perfil de acero HSS es un material conformado en frío con una sección cerrada de alta resistencia a la torsión, cuyo contorno es cuadrado, rectangular o incluso circular. Gracias a su configuración, puede funcionar como viga, columna o elemento de arriostramiento en estructuras de alta exigencia, trabajando principalmente a flexión, compresión, tensión y flexocompresión. Está disponible en diversas medidas y espesores.
Perfiles como el HSS ASTM A500 presentan las siguientes propiedades típicas:
| Propiedad | Valor típico/Especificación |
| Límite de fluencia (Fy) | 46-50 ksi (≈ 315-345 MPa), según el grado |
| Resistencia a la tensión (Fu) | 58-62 ksi (≈ 400-430 MPa) |
| Módulo de elasticidad (E) | ≈ 29,000 ksi (200 GPa) |
| Ductilidad | Buena; elongación típica ≈21–23 % |
| Soldabilidad | Excelente, especialmente en grados estructurales comunes |
| Densidad | ≈ 7,850 kg/m³ |
Elegir entre los diferentes tipos de perfiles estructurales implica analizar múltiples factores técnicos y operativos. No existe un perfil universalmente mejor; la selección depende de las necesidades específicas del proyecto. En este sentido, a continuación te mencionamos algunos de los factores más importantes a tomar en cuenta.
| Perfil | Sección | Fabricación | Función clave | Esfuerzos principales | Aplicaciones comunes | Ventajas relevantes | Propiedades mecánicas típicas* |
|---|---|---|---|---|---|---|---|
| Viga IPR | Abierta en I/H con patines rectos | Laminado en caliente | Elemento principal de carga y soporte | Flexión y cortante | Industriales, comerciales, públicas, privadas, residencial | Alta capacidad estructural, excelente estabilidad en claros amplios, gran disponibilidad dimensional | Fy: 50 ksi (345 MPa) • Fu: 65 ksi (450 MPa) mín. • Alta ductilidad • Muy buena soldabilidad |
| Viga IPS | Abierta en I/H con patines curvos | Laminado en caliente | Soporte principal ligero o secundario | Flexión y cortante | Industriales, comerciales, públicas, privadas, residenciales | Buen desempeño en cargas moderadas, solución estructural económica para claros medios | Fy: 50 ksi (345 MPa) • Fu: 65-80 ksi (450-550 MPa) • Buena ductilidad • Buena soldabilidad |
| Canal CPS | Abierta en C/U con patines inclinados | Laminado en caliente | Elemento secundario o soporte ligero | Flexión y compresión secundaria | Industriales, comerciales, públicas, privadas, residenciales | Buena estabilidad en claros cortos y medios, facilidad de conexión y montaje | Fy: 36 ksi (250 MPa) • Fu: 58-80 ksi (400-550 MPa) • Excelente soldabilidad |
| Monten C | Abierta en C | Conformado en frío | Correas, largueros y estructuras ligeras | Flexión y flexocompresión | Industriales, comerciales, públicas, privadas, residenciales | Buena relación resistencia-peso, rapidez de instalación, menor peso estructural | Fy: 33-80 ksi (230-550 MPa) • Fu: 45-90 ksi (310-620 MPa) |
| Monten Z | Abierta en Z | Conformado en frío | Correas traslapables para cubiertas | Flexión y flexocompresión | Industriales, comerciales, públicas, privadas, residenciales | Permite traslapes eficientes y continuidad estructural en cubiertas largas | Fy: 33-80 ksi (230-550 MPa) • Fu: 45-90 ksi (310-620 MPa) |
| Monten avícola | Abierta tipo avícola | Conformado en frío | Estructuras agroindustriales ligeras | Flexión y compresión | Industriales, agropecuarias, comerciales, públicas, privadas, residenciales | Ligereza y rapidez constructiva | Fy: 33-80 ksi (230-550 MPa) • Fu: 45-90 ksi (310-620 MPa) |
| HSS cuadrado | Cerrada cuadrada | Conformado en frío | Columnas, marcos y arriostramientos | Compresión, torsión y flexocompresión | Industriales, comerciales, públicas, privadas, residenciales | Excelente comportamiento torsional | Fy: 46-50 ksi (315-345 MPa) • Fu: 58-62 ksi (400-430 MPa) |
| HSS rectangular | Cerrada rectangular | Conformado en frío | Vigas y columnas estructurales | Flexión, compresión y torsión | Industriales, comerciales, públicas, privadas, residenciales | Alta eficiencia estructural con buena relación peso-resistencia | Fy: 46-50 ksi (315-345 MPa) • Fu: 58-62 ksi (400-430 MPa) |
| HSS redondo | Cerrada circular | Conformado en frío | Elementos sometidos a cargas multidireccionales | Compresión y torsión | Industriales, comerciales, públicas, privadas, residenciales | Distribución uniforme de esfuerzos y excelente resistencia torsional | Fy: 46-50 ksi (315-345 MPa) • Fu: 58-62 ksi (400-430 MPa) |
*Propiedades típicas basadas en especificaciones ASTM comunes para cada perfil. Los valores reales varían según grado de acero, espesor y fabricante.

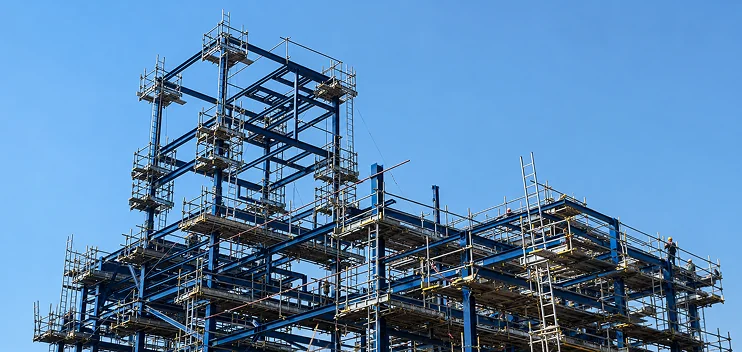

Actualmente, los distintos tipos de perfiles estructurales forman parte de proyectos industriales, agropecuarios, comerciales, públicos, privados y residenciales, siendo piezas clave en la generación de fábricas, parques industriales, naves, granjas, corporativos, centros comerciales, locales, oficinas, deportivos, hospitales, hoteles, infraestructura urbana, puentes, viviendas y numerosas obras más.
Ingresa a nuestro blog sobre aplicaciones de los perfiles estructurales para profundizar en este tema.
Conocer con precisión los distintos tipos de perfiles estructurales permite tomar decisiones seguras en todo tipo de proyectos de construcción, ya que cada perfil puede cumplir con funciones específicas según su geometría, resistencia y aplicación, desde estructuras ligeras hasta las de más alta capacidad estructural.
