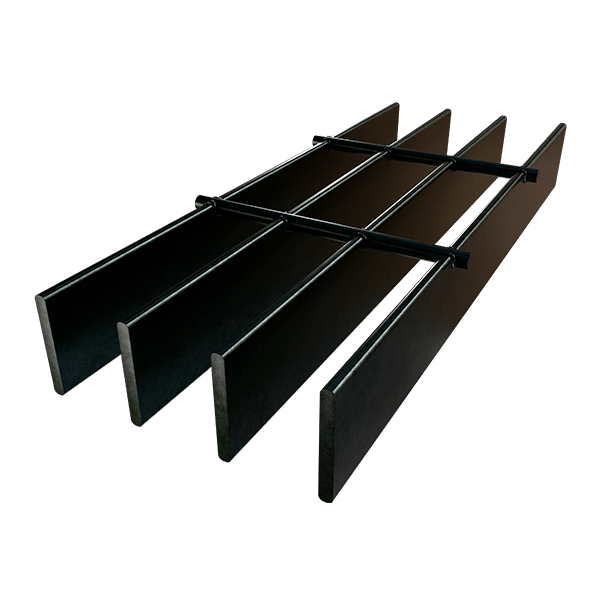

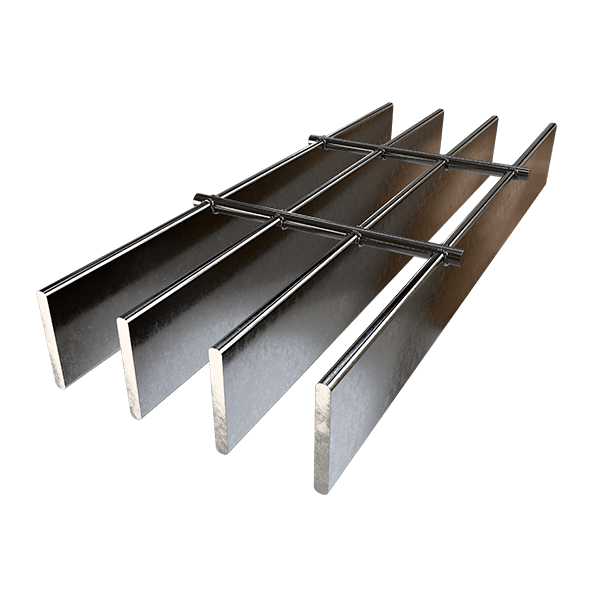

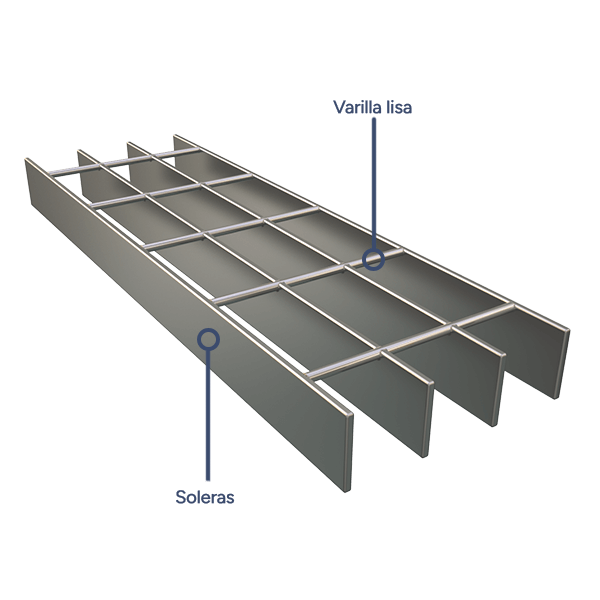

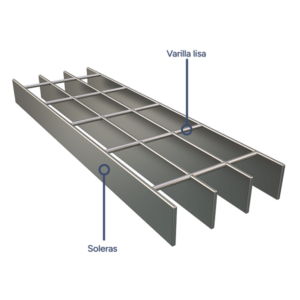

Rejilla electroforjada compuesta por soleras portantes y varillas transversales, presenta gran capacidad de carga, resistencia al desgaste y una superficie antideslizante. Ideal para zonas de tránsito continuo, donde evitan el estancamiento de agua o sustancias, lo que contribuye a la seguridad de los usuarios de escaleras, pisos, plataformas marinas, plantas potabilizadoras, enrejados, desagües e incluso fachadas y vallas perimetrales.
Las rejillas electroforjadas están disponibles en dos tipos que se adaptan a diversas aplicaciones industriales y comerciales. Te los presentamos a continuación:
Modelo dentado para un alto nivel de agarre y seguridad, sobre todo en áreas con mucha humedad o derrame de líquidos frecuente.
Presenta una superficie uniforme con estupenda capacidad de carga; principalmente solicitada para el tránsito de vehículos por su acabado liso.
Los modelos estándar son W19-100 y W19-50. En caso de requerir cualquier otro modelo, se puede fabricar bajo una orden mínima de 13 toneladas. Comunícate con nuestro equipo de expertos para mayor información.
Cortamos el tablero de las rejillas a la medida de tus proyectos; para ello, es necesario que proporciones los planos de los mismos, así como la autorización de tu área de ingeniería.
Las rejillas electroforjadas ofrecen una combinación de resistencia, seguridad y versatilidad, convirtiéndose en una solución ideal para múltiples aplicaciones industriales, comerciales y arquitectónicas. Entre sus principales beneficios destacan:
ACERO AL CARBÓN | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Modelo | W11-50 | W11-100 | W13-50 | W13-100 | W15-50 | W15-100 | W16-50 | W16-100 | W19-50 | W19-100 | |
SEPARACIÓN SOLERAS | 17.46 | 17.46 | 20.64 | 20.64 | 23.81 | 23.81 | 24.61 | 24.61 | 30.16 | 30.16 | |
SEPARACIÓN REDONDOS | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | |
Espesor | Peralte | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² |
1/8 | 3/4 | 32.73 | 30.13 | 28.43 | 25.85 | 25.63 | 23.02 | 25.20 | 22.57 | 21.33 | 18.74 |
1 | 41.91 | 39.31 | 36.19 | 33.60 | 32.44 | 29.83 | 31.85 | 29.22 | 26.71 | 24.12 | |
1 1/4 | 51.09 | 48.49 | 43.94 | 41.36 | 39.24 | 36.63 | 38.50 | 35.87 | 32.09 | 29.50 | |
1 1/2 | 60.27 | 57.67 | 51.70 | 49.11 | 46.05 | 43.44 | 45.14 | 42.51 | 37.48 | 34.88 | |
3/16 | 3/4 | 46.50 | 43.90 | 40.06 | 37.48 | 35.84 | 33.23 | 35.17 | 32.54 | 29.40 | 26.81 |
1 | 60.27 | 57.67 | 51.70 | 49.11 | 46.05 | 43.44 | 45.14 | 42.51 | 37.48 | 34.88 | |
1 1/4 | 74.03 | 71.44 | 63.33 | 60.75 | 56.25 | 53.65 | 55.11 | 52.48 | 45.55 | 42.95 | |
1 1/2 | 87.80 | 85.21 | 74.96 | 72.38 | 66.46 | 63.86 | 65.09 | 62.45 | 53.62 | 51.02 | |
1 3/4 | 102.86 | 99.62 | 87.87 | 84.65 | 77.96 | 74.71 | 76.36 | 73.08 | 62.98 | 59.74 | |
2 | 116.63 | 113.39 | 99.51 | 96.28 | 88.17 | 84.92 | 86.33 | 83.05 | 71.05 | 67.81 | |
2 1/4 | 130.40 | 127.16 | 111.14 | 107.92 | 98.38 | 95.13 | 96.30 | 93.02 | 79.12 | 75.88 | |
2 1/2 | 144.17 | 140.93 | 122.77 | 119.55 | 108.59 | 105.34 | 106.27 | 102.99 | 87.19 | 83.95 |
Modelo | W19-100 | Acero al carbón | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Solera | Peralte (mm) | Espesor (mm) | Carga | kg/m - cm/ deflexión en mm | |||||||||
50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | ||||
3/4 x 1/8 | 19.05 | 3.175 | U | 2,183 | 1,158 | 656 | 416 | - | - | - | - | - | - |
19.05 | 3.175 | Du | 1,491 | 3,825 | 6,819 | 10,627 | - | - | - | - | - | - | |
19.05 | 3.175 | C | 604 | 431 | 324 | 259 | - | - | - | - | - | - | |
19.05 | 3.175 | Dc | 1,184 | 3,059 | 5,459 | 8,508 | - | - | - | - | - | - | |
3/4 x 3/16 | 19.05 | 4.762 | U | 3,276 | 1,739 | 984 | 622 | - | - | - | - | - | - |
19.05 | 4.762 | Du | 1,491 | 3,825 | 6,819 | 10,627 | - | - | - | - | - | - | |
19.05 | 4.762 | C | 908 | 646 | 486 | 387 | - | - | - | - | - | - | |
19.05 | 4.762 | Dc | 1,184 | 3,059 | 5,459 | 8,508 | - | - | - | - | - | - | |
1 x 1/8 | 25.4 | 3.175 | U | 3,886 | 2,060 | 1,166 | 739 | 512 | 377 | - | - | - | - |
25.4 | 3.175 | Du | 1,112 | 2,862 | 5,123 | 7,974 | 11,448 | 15,612 | - | - | - | - | |
25.4 | 3.175 | C | 1,076 | 766 | 576 | 460 | 383 | 329 | - | - | - | - | |
25.4 | 3.175 | Dc | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | - | - | - | - | |
1 x 3/16 | 25.4 | 4.762 | U | 5,821 | 3,090 | 1,748 | 1,108 | 769 | 563 | - | - | - | - |
25.4 | 4.762 | Du | 1,112 | 2,862 | 5,123 | 7,974 | 11,448 | 15,612 | - | - | - | - | |
25.4 | 4.762 | C | 1,611 | 1,150.125 | 864 | 689 | 574 | 492 | - | - | - | - | |
25.4 | 4.762 | Dc | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | - | - | - | - | |
1 1/4 x 1/8 | 31.75 | 3.175 | U | 6,065 | 3,222 | 1,823 | 1,155 | 800 | 588 | 447 | - | - | - |
31.75 | 3.175 | Du | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | 16,293 | - | - | - | |
31.75 | 3.175 | C | 1,681 | 1,197 | 901 | 717 | 598 | 513 | 448 | - | - | - | |
31.75 | 3.175 | Dc | 0,744 | 1,827 | 3,274 | 5,108 | 7,341 | 9,99 | 13,052 | - | - | - | |
1 1/4 x 3/16 | 31.75 | 4.762 | U | 9,097 | 4,829 | 2,733 | 1,730 | 1,199 | 882 | 672 | - | - | - |
31.75 | 4.762 | Du | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | 16,293 | - | - | - | |
31.75 | 4.762 | C | 2,519 | 1,797 | 1,351 | 1,077 | 896 | 768 | 671 | - | - | - | |
31.75 | 4.762 | Dc | 0,744 | 1,827 | 3,274 | 5,108 | 7,341 | 9,99 | 13,052 | - | - | - | |
1 1/2 x 1/8 | 38.1 | 3.175 | U | 8,736 | 4,635 | 2,625 | 1,660 | 1,150 | 847 | 648 | 510 | 415 | 340 |
38.1 | 3.175 | Du | 0,758 | 1,925 | 3,415 | 5,321 | 7,638 | 10,421 | 13,572 | 17,189 | 21,225 | 25,675 | |
38.1 | 3.175 | C | 2,419 | 1,725 | 1,296 | 1,034 | 860 | 738 | 645 | 573 | 516 | 469 | |
38.1 | 3.175 | Dc | 0,614 | 1,53 | 2,731 | 4,254 | 6,111 | 8,331 | 10,877 | 13,766 | 16,996 | 20,519 | |
1 1/2 x 3/16 | 38.1 | 4.762 | U | 13,106 | 6,955 | 3,935 | 2,492 | 1,726 | 1,269 | 960 | 768 | 620 | 510 |
38.1 | 4.762 | Du | 0,758 | 1,925 | 3,415 | 5,321 | 7,638 | 10,421 | 13,572 | 17,189 | 21,225 | 25,675 | |
38.1 | 4.762 | C | 3,630 | 2,587 | 1,945 | 1,551 | 1,291 | 1,107 | 968 | 860 | 775 | 704 | |
38.1 | 4.762 | Dc | 0,614 | 1,53 | 2,731 | 4,254 | 6,111 | 8,331 | 10,877 | 13,766 | 16,996 | 20,519 | |
1 3/4 x 3/16 | 44.45 | 4.762 | U | 17,830 | 9,468 | 5,356 | 3,390 | 2,349 | 1,729 | 1,320 | 1,042 | 844 | 694 |
44.45 | 4.762 | Du | 0.653 | 1.653 | 2.923 | 4.549 | 6.552 | 8.927 | 11.652 | 14.746 | 17.442 | 22 | |
44.45 | 4.762 | C | 4.933 | 3.522 | 2.494 | 2.111 | 1.854 | 1.507 | 1.317 | 1.154 | 1.054 | 957 | |
44.45 | 4.762 | Dc | 0.516 | 1.308 | 2.341 | 3.639 | 5.246 | 7.128 | 9.322 | 11.794 | 14.561 | 17.584 | |
2 x 3/16 | 50.8 | 4.762 | U | 23,239 | 12,364 | 6,944 | 4,329 | 2,756 | 2,059 | 1,612 | 1,283 | 1,045 | 857 |
50.8 | 4.762 | Du | 0.556 | 1.431 | 2.561 | 3.989 | 5.742 | 7.812 | 10.179 | 12.901 | 15.958 | 19.243 | |
50.8 | 4.762 | C | 6.449 | 4.601 | 3.457 | 2.756 | 2.295 | 1.968 | 1.720 | 1.530 | 1.376 | 1.250 | |
50.8 | 4.762 | Dc | 0.451 | 1.159 | 2.044 | 3.136 | 4.584 | 6.121 | 8.157 | 10.318 | 12.742 | 15.389 | |
2 1/4 x 3/16 | 57.15 | 4.762 | U | 29,480 | 15,648 | 8,857 | 5,605 | 3,883 | 2,857 | 2,179 | 1,724 | 1,398 | 1,151 |
57.15 | 4.762 | Du | 0.491 | 1.282 | 2.264 | 3.537 | 5.301 | 6.938 | 9.065 | 11.476 | 14.116 | 17.099 | |
57.15 | 4.762 | C | 0.386 | 1.011 | 1.823 | 2.836 | 4.088 | 5.456 | 7.249 | 9.116 | 11.324 | 13.68 | |
57.15 | 4.762 | Dc | 0.372 | 0.913 | 1.642 | 2.546 | 3.672 | 5.001 | 6.526 | 8.251 | 10.19 | 12.327 |
Tipo de Carga Vehicular | |||||||
---|---|---|---|---|---|---|---|
MODELO W19-100 W19-50 SOLERA DE CARGA | |||||||
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | |
Camion Tipop | Tráfico de auto | Montacargas (capacidad) | |||||
H-15 | H-20 | Automóvil 6500lb 2948 kg | 4000 lb 1814 kg | 6000 lb 2722 kg | 8000 lb 3629 kg | 10000 lb 4536 kg | |
(Pulg) | |||||||
3/16" x 1" | 198 | 223 | 302 | 134 | 129 | 114 | 129 |
3/16" x 1 1/4" | 241 | 270 | 412 | 167 | 157 | 143 | 157 |
3/16" x 1 1/2" | 293 | 332 | 555 | 208 | 194 | 169 | 194 |
1/4" x 1 1/2" | 348 | 397 | 765 | 275 | 245 | 211 | 231 |
3/16" x 1 3/4" | 342 | 387 | 718 | 258 | 233 | 198 | 223 |
3/16" x 2" | 388 | 437 | 897 | 314 | 275 | 236 | 255 |
1/4" x 2" | 491 | 540 | 1208 | 436 | 372 | 307 | 332 |
3/16" x 2 1/4" | 441 | 490 | 1108 | 378 | 329 | 275 | 294 |
3/16" x 2 1/2" | 505 | 555 | 1362 | 456 | 387 | 317 | 342 |
1/4" x 2 1/2" | 647 | 696 | 1490 | 633 | 530 | 432 | 451 |
TABLA INFORMATIVA PARA TIPO W19-50, W19-100 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Tipo de Solera | ||||||||||||||
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||||||||
250 kg/cm² | 200 kg/cm² | 150 kg/cm² | Tráfico de auto | 5 Ton Montacargas | 3 Ton Montacargas | 1 Ton Montacargas | ||||||||
(Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | |
1 x 1/4 | 12 | 304 | 10 | 254 | 9 | 228 | 12 | 304 | 7 | 177 | 6 | 152 | 7 | 177 |
1 x 3/8 | 14 | 355 | 13 | 330 | 11 | 279 | 16 | 406 | 9 | 228 | 8 | 203 | 9 | 228 |
1 1/4 x 1/4 | 15 | 381 | 13 | 330 | 12 | 304 | 17 | 431 | 9 | 228 | 8 | 203 | 10 | 254 |
1 1/4 x 3/8 | 18 | 457 | 16 | 406 | 14 | 355 | 23 | 584 | 12 | 304 | 10 | 254 | 14 | 355 |
1 1/2 x 1/4 | 18 | 457 | 16 | 406 | 14 | 355 | 23 | 584 | 11 | 279 | 10 | 254 | 13 | 330 |
1 1/2 x 3/8 | 22 | 558 | 20 | 508 | 18 | 457 | 30 | 762 | 14 | 355 | 13 | 330 | 19 | 482 |
1 3/4 x 1/4 | 21 | 533 | 19 | 482 | 17 | 431 | 29 | 736 | 14 | 355 | 12 | 304 | 17 | 431 |
1 3/4 x 3/8 | 26 | 660 | 23 | 584 | 21 | 533 | 38 | 965 | 18 | 457 | 17 | 431 | 25 | 635 |
2 x 1/4 | 24 | 609 | 22 | 558 | 20 | 508 | 37 | 939 | 16 | 406 | 15 | 381 | 22 | 558 |
2 x 3/8 | 30 | 762 | 28 | 711 | 26 | 660 | 46 | 1168 | 22 | 558 | 21 | 533 | 33 | 838 |
2 1/4 x 1/4 | 27 | 685 | 25 | 635 | 23 | 584 | 45 | 1143 | 19 | 482 | 18 | 457 | 28 | 711 |
2 1/4 x 3/8 | 34 | 863 | 32 | 812 | 31 | 787 | 53 | 1346 | 26 | 660 | 26 | 660 | 41 | 1041 |
2 1/2 x 1/4 | 30 | 762 | 28 | 711 | 27 | 685 | 52 | 1320 | 22 | 558 | 22 | 558 | 34 | 863 |
2 1/2 x 3/8 | 40 | 1016 | 38 | 965 | 36 | 914 | 59 | 1498 | 31 | 787 | 31 | 787 | 50 | 1270 |
3 x 1/4 | 39 | 990 | 37 | 939 | 35 | 889 | 62 | 1574 | 30 | 762 | 30 | 762 | 49 | 1244 |
3 x 3/8 | 52 | 1320 | 50 | 1270 | 49 | 1244 | 71 | 1803 | 43 | 1092 | 44 | 1117 | 61 | 1549 |
3 1/2 x 1/4 | 48 | 1219 | 46 | 1168 | 45 | 1143 | 72 | 1828 | 39 | 990 | 40 | 1016 | 62 | 1574 |
3 1/2 x 3/8 | 60 | 1524 | 60 | 1524 | 60 | 1524 | 83 | 2108 | 56 | 1422 | 58 | 1473 | 71 | 1803 |
4 x 1/4 | 59 | 1498 | 58 | 1473 | 57 | 1447 | 83 | 2108 | 50 | 1270 | 51 | 1295 | 71 | 1803 |
4 x 3/8 | 68 | 1727 | 68 | 1727 | 69 | 1752 | 95 | 2413 | 66 | 1676 | 68 | 1727 | 81 | 2057 |
4 1/2 x 1/4 | 69 | 1752 | 69 | 1752 | 70 | 1778 | 96 | 2438 | 61 | 1549 | 64 | 1625 | 82 | 2082 |
4 1/2 x 3/8 | 71 | 1803 | 71 | 1803 | 72 | 1828 | 96 | 2438 | 69 | 1752 | 71 | 1803 | 84 | 2133 |
5 x 1/4 | 75 | 1905 | 75 | 1905 | 75 | 1905 | 96 | 2438 | 72 | 1828 | 74 | 1879 | 89 | 2260 |
5 x 3/8 | 85 | 2159 | 85 | 2159 | 86 | 2184 | 96 | 2438 | 83 | 2108 | 85 | 2159 | 96 | 2438 |
Para obtener información detallada y especificaciones completas, descarga la ficha técnica de rejilla electroforjada.
Debido a la fluctuación en el costo internacional del acero, el precio de rejilla electroforjada puede variar. Sin embargo, en nuestra empresa nos especializamos en la venta de rejilla electroforjada con información actualizada y precios competitivos. ¡Contáctanos hoy y asegura el mejor costo para tu proyecto!
¿Tienes una cotización de otro proveedor? Nos comprometemos a mejorar las condiciones de compra y ofrecerte una alternativa más competitiva.
Nuestra rejilla metálica certificada destaca por su calidad, avalada por las normas NAAMM-MGB y la ISO 9001 en cuanto a sus procesos de fabricación. Asimismo, su presentación galvanizada se realiza bajo los estatutos marcados por la ASTM 123.
Este respaldo asegura que estás adquiriendo un producto de alta durabilidad y rendimiento, diseñado para satisfacer las demandas de los proyectos más exigentes.
En Aceros Crea, nos especializamos en la venta de Acero, ofreciendo cobertura de entrega en todo México gracias a nuestra red de distribución confiable y eficiente.
Contamos con stock permanente y opciones de fabricación a pedido para asegurar entregas rápidas y seguras.
Realizamos envíos a CDMX, Estado de México, Aguascalientes, Morelos, Querétaro y muchas otras regiones. ¡Consulta con nuestros asesores la disponibilidad y tiempos de entrega en tu zona!»
Solicita una cotización
Para obtener información sobre la disponibilidad, tiempos de entrega, volúmenes de compra, precios u otra información acerca de nuestros productos, ¡Llámanos y realiza tu pedido!
