Los calibres de lámina son un factor clave al momento de elegir el material adecuado para tu proyecto. De ellos depende la durabilidad, resistencia, diseño y compatibilidad con otros elementos estructurales. Escoger el correcto no solo asegura un acabado de calidad, también garantiza la seguridad y eficiencia de la obra.
Es por ello que en esta guía te compartimos las tablas de calibres de lámina más utilizadas, además de sus aplicaciones más comunes en la industria, construcción y manufactura. ¡Sigue leyendo para encontrar toda la información!
¿Qué es un calibre de lámina y cómo se interpreta?
El calibre de lámina es la medida estandarizada que indica el grosor o espesor de una lámina metálica. Esta referencia es clave porque de ella dependen características como las que te explicamos enseguida:
- Resistencia estructural: una lámina de menor número de calibre, es decir, más gruesa, ofrece una resistencia estructural superior, ya que resulta más difícil de doblar o deformar ante esfuerzos de tensión o impactos.
- Peso: un calibre menor presenta mayor volumen de acero por metro cuadrado, lo que influye en el cálculo de cargas y en la logística de transporte e instalación.
- Manejo: una lámina gruesa es más rígida y compleja de manipular, cortar o perforar, mientras que los calibres altos, que corresponden a espesores más delgados, resultan más livianos y fáciles de trabajar.
- Durabilidad: se relaciona directamente con el calibre, ya que, mientras menor sea este (es decir, mayor sea el espesor de la lámina), mejor podrá resistir la corrosión, el desgaste y el paso del tiempo, garantizando una vida útil más prolongada.
Contemplando lo anterior, un aspecto importante a considerar es que, entre más pequeño es el número del calibre, el grosor de lámina es más grande. Por el contrario, entre más grande es el calibre de lámina, su grosor es menor. Por ejemplo, una lámina calibre 18 es más delgada que una calibre 14. Este concepto puede generar confusión al inicio, pero es fundamental entenderlo para elegir correctamente el calibre.

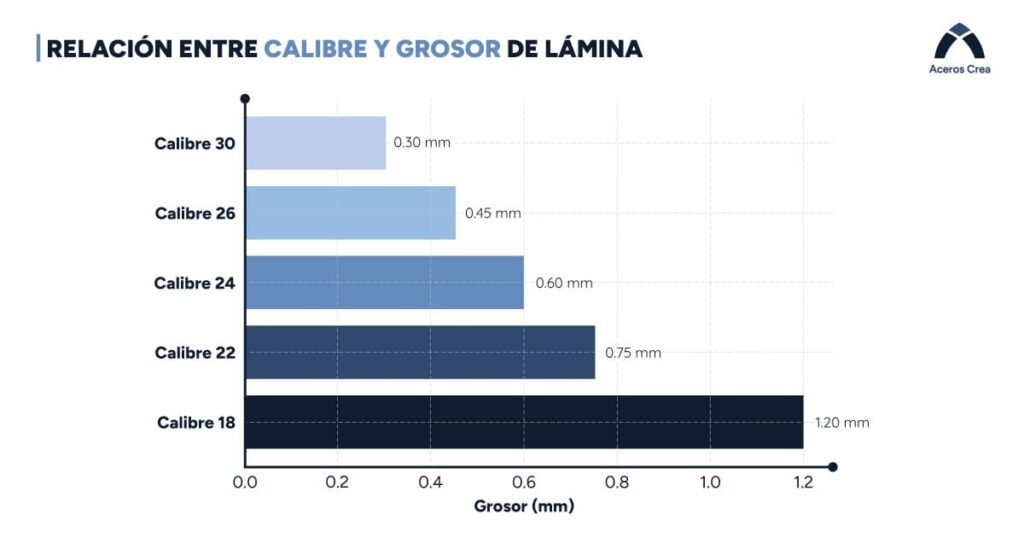

En el sentido anterior, a continuación te compartimos un esquema donde te explicamos la relación entre calibre y grosor desde una perspectiva visual y ejemplificada, donde los tonos de azul más claros representan láminas más delgadas con calibres altos, mientras que los tonos de azul más oscuros indican láminas gruesas correspondientes a calibres más bajos.
Tablas de calibres por tipo de lámina
Las láminas de acero se fabrican en una amplia gama de calibres para adaptarse a diferentes necesidades de resistencia, peso y aplicación. Cada tipo cuenta con espesores específicos que es importante conocer antes de su uso. Por ello, a continuación te presentamos una serie de tablas de calibres de lámina para que identifiques las diferentes medidas de láminas de acero y sepas cuál es la opción más adecuada para tu obra.
Tabla de calibres de lámina galvanizada (lisa y rollo)
Entre las presentaciones de la lámina galvanizada se encuentran la lisa y el rollo. Las aplicaciones habituales de la lámina lisa contemplan ductos, mobiliario y piezas industriales, con calibres comunes del 22 al 16 por su equilibrio entre resistencia y facilidad de trabajo.
La lámina en rollo, en cambio, suele aplicarse en techos, muros y paneles metálicos, siendo muy solicitados los calibres 24 al 20 por su durabilidad y ligereza, aunque en usos pesados también se emplean el 18 y 16.
| Lámina Galvanizada Lisa | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 10 | 0.1359” | 3.45 mm | ||
| 12 | 0.1061” | 2.69 mm | ||
| 14 | 0.0762” | 1.94 mm | ||
| 16 | 0.0613” | 1.56 mm | ||
| 18 | 0.0493” | 1.25 mm | ||
| 20 | 0.0374” | 0.95 mm | ||
| 22 | 0.0314” | 0.80 mm | ||
| 24 | 0.0224” | 0.57 mm | ||
| 26 | 0.0194” | 0.49 mm | ||
| 28 | 0.0164” | 0.42 mm | ||
| 30 | 0.0135” | 0.34 mm | ||
| 32 | 0.0112” | 0.28 mm | ||
| Lámina Galvanizada en Rollo | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 10 | 0.1359” | 3.45 mm | ||
| 12 | 0.1061” | 2.69 mm | ||
| 14 | 0.0762” | 1.94 mm | ||
| 16 | 0.0613” | 1.56 mm | ||
| 18 | 0.0493” | 1.25 mm | ||
| 20 | 0.0374” | 0.95 mm | ||
| 22 | 0.0314” | 0.80 mm | ||
| 24 | 0.0224” | 0.57 mm | ||
| 26 | 0.0194” | 0.49 mm | ||
| 28 | 0.0164” | 0.42 mm | ||
| 30 | 0.0135” | 0.34 mm | ||
| 32 | 0.0112” | 0.28 mm | ||
Tabla de calibres de lámina Pintro (lisa y rollo)
Entre las presentaciones de la lámina Pintro se encuentran la lisa y el rollo. La lámina lisa se emplea en fachadas, portones y elementos decorativos por su acabado prepintado y agradable apariencia, siendo muy comunes los calibres 24 al 18, que equilibran estética y resistencia.
La lámina Pintro en rollo se suele emplear en cubiertas y muros continuos, donde predominan calibres del 26 al 22 por su ligereza y facilidad de instalación.
| Lámina Pintro Lisa | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 16 | 0.0613” | 1.56 mm | ||
| 18 | 0.0493” | 1.25 mm | ||
| 20 | 0.0374” | 0.95 mm | ||
| 22 | 0.0314” | 0.80 mm | ||
| 24 | 0.0224” | 0.57 mm | ||
| 26 | 0.0194” | 0.49 mm | ||
| 28 | 0.0164” | 0.42 mm | ||
| 30 | 0.0135” | 0.34 mm | ||
| Lámina Pintro en Rollo | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 16 | 0.0613” | 1.56 mm | ||
| 18 | 0.0493” | 1.25 mm | ||
| 20 | 0.0374” | 0.95 mm | ||
| 22 | 0.0314” | 0.80 mm | ||
| 24 | 0.0224” | 0.57 mm | ||
| 26 | 0.0194” | 0.49 mm | ||
| 28 | 0.0164” | 0.42 mm | ||
| 30 | 0.0135” | 0.34 mm | ||
Tabla de calibres de lámina Zintro Alum (lisa y rollo)
Entre las presentaciones de la lámina Zintro Alum se encuentran la lisa y el rollo. La lámina lisa se utiliza principalmente en recubrimientos y aplicaciones expuestas a la intemperie por su alta resistencia a la corrosión, siendo habituales los calibres 24 al 18. Su presentación en rollo suele destinarse a techos y muros continuos, con calibres comunes del 26 al 22, que combinan durabilidad y facilidad de instalación en proyectos residenciales e industriales.
| Lámina Zintro Alum Lisa | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 18 | 0.0493” | 1.25 mm | ||
| 20 | 0.0374” | 0.95 mm | ||
| 22 | 0.0314” | 0.80 mm | ||
| 24 | 0.0224” | 0.57 mm | ||
| 26 | 0.0194” | 0.49 mm | ||
| 28 | 0.0164” | 0.42 mm | ||
| 30 | 0.0135” | 0.34 mm | ||
| 32 | 0.0112” | 0.28 mm | ||
| Lámina Zintro Alum en Rollo | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 18 | 0.0493” | 1.25 mm | ||
| 20 | 0.0374” | 0.95 mm | ||
| 22 | 0.0314” | 0.80 mm | ||
| 24 | 0.0224” | 0.57 mm | ||
| 26 | 0.0194” | 0.49 mm | ||
| 28 | 0.0164” | 0.42 mm | ||
| 30 | 0.0135” | 0.34 mm | ||
| 32 | 0.0112” | 0.28 mm | ||

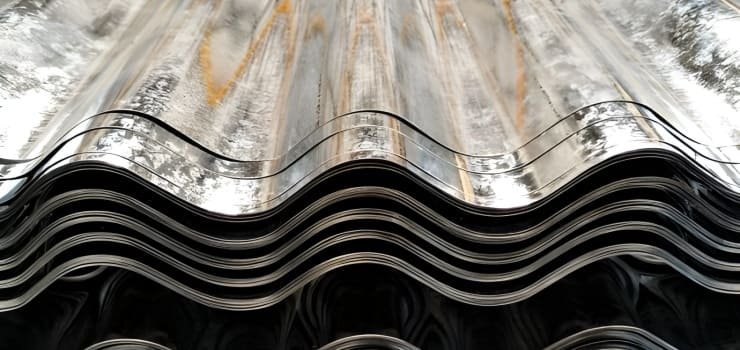

Tablas de calibres de lámina acanalada
La lámina acanalada contempla una serie de soluciones para la configuración de techos, cubiertas, muros, fachadas e, incluso, puertas y portones de alta resistencia y durabilidad, con acabados Zintro, Pintro y Zintro Alum, dependiendo del modelo. Enseguida te compartimos las tablas de calibres de los acanalados más solicitados para que elijas el que mejor se ajuste a los requerimientos de tus proyectos constructivos.
Lámina R101
La lámina R101 es una de las más usadas en techos y muros de bodegas, talleres y construcciones residenciales. Su diseño trapezoidal permite un buen desagüe pluvial y resistencia estructural, siendo comunes los calibres 26 al 22, que combinan tanto ligereza para cubiertas amplias, como durabilidad frente a la intemperie.
| Lámina R101 | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 20 | 0.0359 in | 0.9119 mm | ||
| 22 | 0.0299 in | 0.7595 mm | ||
| 24 | 0.0209 in | 0.5309 mm | ||
| 26 | 0.0179 in | 0.4547 mm | ||
| 28 | 0.0149 in | 0.3785 mm | ||
Lámina R72
La lámina R72 es idónea para techos de vivienda y cubiertas ligeras, pues ofrece durabilidad sin perder estabilidad. Los calibres más empleados son del 28 al 24, ya que su uso está orientado a proyectos donde se requiere bajo peso y fácil instalación.
| Lámina R72 | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 22 | 0.0299” | 0.7595 mm | ||
| 24 | 0.0209” | 0.5309 mm | ||
| 26 | 0.0179” | 0.4547 mm | ||
| 28 | 0.0149” | 0.3785 mm | ||
| 30 | 0.0120” | 0.3048 mm | ||
| 32 | 0.0097” | 0.2464 mm | ||
Lámina RN 100/35
La lámina RN 100/35 tiene un acanalado con gran capacidad de carga para naves industriales, almacenes y cubiertas con claros largos. Se fabrica en calibres 22 al 26, donde los espesores menores de lámina calibre 24 / calibre 26 pueden actuar solos o como refuerzos en zonas de fuertes vientos o ambientes industriales demandantes.
| Lámina RN 100/35 | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 22 | 0.0299” | 0.7595 mm | ||
| 24 | 0.0209” | 0.5309 mm | ||
| 26 | 0.0179” | 0.4547 mm | ||
Lámina KR-18
La lámina KR 18 es útil para sistemas de engargolado metálico en cubiertas de gran longitud, en bodegas, naves industriales, centros comerciales y aeropuertos. Se maneja en calibres del 22 al 26, por su equilibrio entre ligereza y resistencia estructural para cubiertas continuas.
| Lámina KR-18 | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 22 | 0.0299” | 0.7595 mm | ||
| 24 | 0.0209” | 0.5309 mm | ||
| 26 | 0.0179” | 0.4547 mm | ||
Lámina RD91.5
La lámina RD 91.5 (Wide Rib o tipo B) se utiliza en cubiertas compuestas y fachadas de alta resistencia; sus canales profundos facilitan el desagüe en proyectos industriales y comerciales exigentes. Está disponible en calibres del 18 al 24 para soportar cargas pesadas en construcción vertical e industrial.
| Lámina RD 91.5 | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 18 | 0.0478′′ | 1.2141 mm | ||
| 20 | 0.0359′′ | 0.9119 mm | ||
| 22 | 0.0299′′ | 0.7595 mm | ||
| 24 | 0.0209′′ | 0.5309 mm | ||
Lámina O-100
La lámina O100 es un perfil ondulado que se emplea en techos residenciales, agrícolas y bodegas pequeñas. Su diseño sencillo facilita la instalación y el desagüe, siendo comunes los calibres 24 al 28, que aportan bajo peso y resistencia básica contra condiciones climáticas moderadas.
| Lámina O-100 | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 22 | 0.0299” | 0.7595 mm | ||
| 24 | 0.0209” | 0.5309 mm | ||
| 26 | 0.0179” | 0.4547 mm | ||
| 28 | 0.0149” | 0.3795 mm | ||
Lámina O-725
La lámina O725 se utiliza en cobertizos, granjas y construcciones rurales por su economía y facilidad de colocación. Su calibre más usado es el 28, que permite un manejo eficiente, así como una larga vida útil en entornos con poca o moderada exigencia.
| Lámina O-725 | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 26 | 0.0179” | 0.4547 mm | ||
| 28 | 0.0149” | 0.3785 mm | ||
| 30 | 0.0120” | 0.3048 mm | ||
Lámina para Arcotecho
La lámina para arcotecho es ideal para la configuración de cubiertas de almacenes, talleres, gimnasios, auditorios y espacios abiertos de gran claro. Suele fabricarse en calibres del 16 al 26, que garantizan resistencia y rigidez en estructuras amplias con una alta exposición a cargas de viento.
| Arcotecho | ||||
| Calibre | Espesor (Pulgadas) | Espesor (Milímetros) | ||
| 16 | 0.0613” | 1.56 mm | ||
| 18 | 0.0493” | 1.25 mm | ||
| 20 | 0.0374” | 0.95 mm | ||
| 22 | 0.0314” | 0.80 mm | ||
| 24 | 0.0224” | 0.57 mm | ||
| 26 | 0.0194” | 0.49 mm | ||
Lámina Tipo Tablero
La lámina tipo tablero o tablero para portón tiene gran tenacidad, cualidad que la hace idónea para la fabricación de puertas y portones de diferentes escalas en calibre 20 y 22: desde residenciales hasta comerciales e industriales. Su característico diseño acanalado, ya sea rectangular o en “V”, sumado a su recubrimiento de zinc de color verde, le brinda una estética inigualable.
| Lámina Tipo Tablero | |
| Calibre | Espesor (Pulgadas) |
| 20 | 0.91 1.22 1.83 1.98 2.13 2.44 03.05 0.91 1.22 1.83 1.98 2.13 2.44 03.05 |
| 22 | |
Tabla de calibres de lámina negra
Los diferentes calibres de lámina negra se emplea principalmente en estructuras, carrocerías, recipientes y manufactura donde se requiere un material base sin recubrimiento, fácil de soldar y transformar. Sus calibres más comunes van del 14 al 20, ya que ofrecen la resistencia necesaria para uso estructural e industrial.
| Lámina Negra | ||||
| Calibre | Espesor (Milímetros) | Proceso de rolado | ||
| 4 | 5.69 mm | Caliente o Decapada | ||
| 6 | 4.94 mm | Caliente o Decapada | ||
| 7 | 4.55 mm | Caliente o Decapada | ||
| 8 | 4.18 mm | Caliente o Decapada | ||
| 9 | 3.80 mm | Caliente o Decapada | ||
| 10 | 3.42 mm | Caliente o Decapada | ||
| 11 | 3.04 mm | Caliente o Decapada | ||
| 12 | 2.66 mm | Caliente o Decapada | ||
| 13 | 2.28 mm | Caliente o Decapada | ||
| 14 | 1.90 mm | Caliente, Frío o Decapada | ||
| 16 | 1.52 mm | Caliente, Frío o Decapada | ||
| 18 | 1.21 mm | Frío | ||
| 20 | 0.91 mm | Frío | ||
| 22 | 0.76 mm | Frío | ||
| 24 | 0.61 mm | Frío | ||
| 26 | 0.45 mm | Frío | ||
| 28 | 0.38 mm | Frío | ||
| 30 | 0.30 mm | Frío | ||
Tabla de calibres de lámina antiderrapante
La lámina antiderrapante es idónea para pisos industriales, pasillos, rampas, escaleras y plataformas. Se encuentra disponible en espesores de 1/2, 3/8, 5/16, 1/4, 3/16, 1/8, 12 y 14, con medidas estándar de ancho 3’ y 4’ y largo 8’ y 10’.
Sus calibres más gruesos (como 1/2” o 3/8”) se recomiendan para tránsito pesado y maquinaria, mientras que las presentaciones más delgadas (1/8”, 12 y 14) son funcionales en áreas peatonales o de tráfico ligero.
| Lámina Antiderrapante | ||||
| Designación | Espesor (Milímetros) | Espesor (Pulgadas) | ||
| 1/2 | 12.70 mm | 0.500” | ||
| 3/8 | 9.53 mm | 0.375” | ||
| 5/16 | 7.94 mm | 0.313” | ||
| 1/4 | 6.35 mm | 0.250” | ||
| 3/16 | 4.76 mm | 0.188” | ||
| 1/8 | 3.18 mm | 0.125” | ||
| 12 | 2.66 mm | 0.105” | ||
| 14 | 1.90 mm | 0.075” | ||
Cómo seleccionar el calibre adecuado para tu proyecto
Elegir el calibre de lámina correcto es fundamental para garantizar la seguridad, durabilidad y eficiencia de todo tipo de construcción. No se trata únicamente de escoger un grosor al azar, sino de analizar varios factores que determinan el desempeño del material en cada situación. Entre los principales aspectos a considerar se encuentran:
- Carga estructural: cuanto mayor sea el peso o la fuerza que deberá soportar la lámina, menor debe ser el número de calibre (es decir, mayor espesor). Por ejemplo, estructuras metálicas expuestas a cargas constantes requieren calibres más gruesos como el 16 o 14.
- Exposición ambiental: si la obra estará en una zona costera, con alta humedad o fuertes vientos, conviene optar por calibres más robustos con recubrimientos anticorrosivos.
- Tipo de aplicación: en aplicaciones residenciales ligeras, como techos de lámina galvanizada o cubiertas de sombra, suelen emplearse calibres más delgados como el 26 o 24. En cambio, para proyectos industriales o de seguridad se recomienda un calibre más bajo, como 18 o 16.
- Compatibilidad con perfiles y accesorios: es importante que el calibre elegido sea compatible con los perfiles de acero o canales que se utilizan para la instalación, evitando problemas de ajuste o resistencia desigual.
- Asesoría técnica: si tienes dudas, es pertinente consultar a un experto para que evalúe tu proyecto y te asesore sobre las equivalencias de calibre más adecuadas para asegurar la integridad, seguridad y rentabilidad de tu obra.
Normas y recomendaciones técnicas sobre calibres de lámina
La especificación de los calibres de láminas están regidos por normas técnicas internacionales y nacionales que buscan estandarizar la calidad del material y su uso. A continuación, te presentamos las principales.
- ASTM A653: esta norma es fundamental, ya que rige las especificaciones para la lámina de acero recubierta con zinc, fabricada por inmersión en caliente. Esta norma define los espesores exactos que corresponden a cada número de calibre, así como los requisitos para el recubrimiento de zinc.
- ASTM A568: define las tolerancias de espesor y las dimensiones para láminas de acero al carbono laminadas en caliente y en frío.
- NMX-B-469: Norma Mexicana que regula las láminas de acero recubiertas con aleación de aluminio-zinc, especificando propiedades como espesor del recubrimiento, composición, tolerancias y comportamiento frente a la corrosión.
- NMX-B-266-1989: requisitos generales para lámina laminada en caliente y en frío, de acero al carbono y de acero de baja aleación y alta resistencia.
Uso y ejemplos por aplicación
Los calibres de lámina se utilizan en una amplia gama de proyectos, desde construcciones ligeras hasta estructuras industriales de alta exigencia. Su elección depende del espesor requerido para soportar las condiciones de cada aplicación, lo que permite adaptar el material a diferentes necesidades en sectores como la construcción, la industria automotriz y la manufactura. Ahora te presentamos sus usos más representativos.
- Cubiertas y techos residenciales: se emplean calibres delgados como 26 y 24, adecuados para techos ligeros, lámina galvanizada o Pintro en climas moderados.
- Muros, bardas y cerramientos: se suelen utilizar calibres intermedios como 22 o 20, que ofrecen mayor resistencia a impactos sin elevar demasiado el peso.
- Estructuras industriales y almacenes: requieren calibres más gruesos como 18 o 16, capaces de soportar cargas mayores y resistir ambientes demandantes.
- Aplicaciones automotrices y de maquinaria: se emplean calibres diferentes según la pieza, pero suelen oscilar entre 20 y 14, combinando rigidez y facilidad de conformado.
- Zonas costeras o ambientes agresivos: además del calibre (más bajo para mayor grosor), se recomiendan recubrimientos especiales como galvanizado o Zintro Alum para proteger contra la corrosión.
Preguntas frecuentes sobre calibres de lámina
¿Cuál calibre de lámina es más grueso, el 24 o el 26?
La lámina de calibre 24 es más gruesa que la de calibre 26, ya que un número de calibre más bajo indica un mayor grosor en el sistema de medición de calibres de láminas. Por lo tanto, la lámina calibre 24 es más robusta, más pesada y más resistente a impactos y deformaciones que la lámina 26.
¿Qué calibre usar para techos residenciales en zona lluviosa?
Para zonas lluviosas, se recomienda usar calibres de lámina más gruesos, como el calibre 24 o 22, para una mayor resistencia a condiciones climáticas severas. Aunque el calibre 26 es común para techos residenciales por su ligereza.
¿Qué diferencia hay entre calibre en pulgadas y milímetros?
La diferencia está en la forma de expresar el espesor de la lámina: el calibre es un número estándar que se relaciona con un grosor específico, mientras que las pulgadas o milímetros indican la medida real de ese grosor. Por ejemplo, una lámina calibre 18 equivale aproximadamente a 1.2 mm o 0.0478 pulgadas.
¿Un calibre 18 es más caro que un 20?
Sí. Un calibre 18 es más grueso y, por lo tanto, más caro que un calibre 20, ya que está compuesto por un mayor volumen de acero.
¿Cómo se convierte el calibre en milímetros?
Para convertir calibre a milímetros, multiplica el valor en pulgadas por 25.4 mm, ya que 1 pulgada equivale a 25.4 mm; o bien, utiliza una tabla de conversión específica para el material. El calibre se puede expresar en fracciones (como 1/8 de pulgada), en cuyo caso primero divides el numerador entre el denominador para obtener el decimal y luego aplicas la conversión.
Ahora que cuentas con la información más relevante sobre los calibres de lámina, visita Aceros Crea o llama al 55 5888 9272 para cotizar las láminas con los calibres adecuados para tus proyectos.
